腾讯体育首钢演播群

全球顶级演播集群中,KVM解决方案的应用

客户

腾讯视频——首钢演播集群是亚洲最大的体育演播集群,也是全球最顶级的演播集群之一。

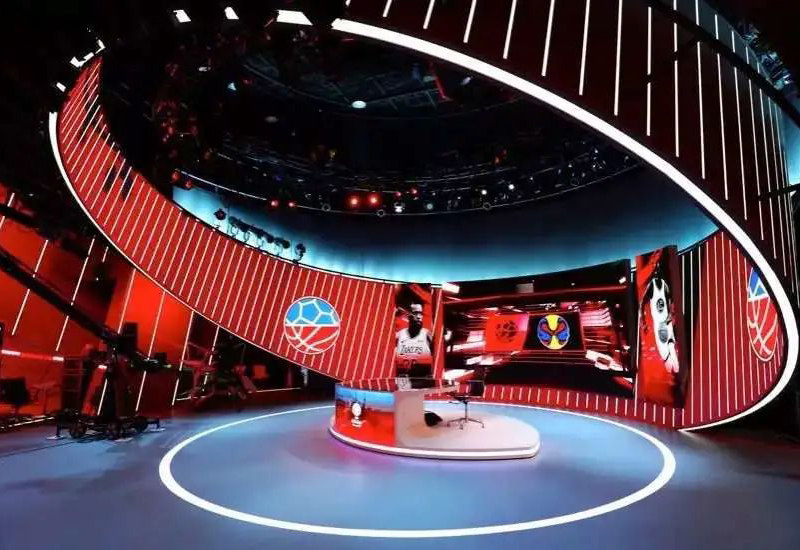

演播群位于五环外的首钢园区里,共有七个演播室和两个赛事解说间,包括一个占地242平米的大型多功能全交互式的综合演播室和一个占地205平米的综合演播室。



该演播群采用了多种行业顶尖设备,可与NBC、BBC、CCTV、TVB等顶级媒体相媲美,承载了包括NBA、CBA、电竞、网球在内的多个腾讯体育转播赛事的服务。



在NAB广电行业展览会上,腾讯体育斩获最佳体育演播室和AR/VR设计两项大奖。

需求

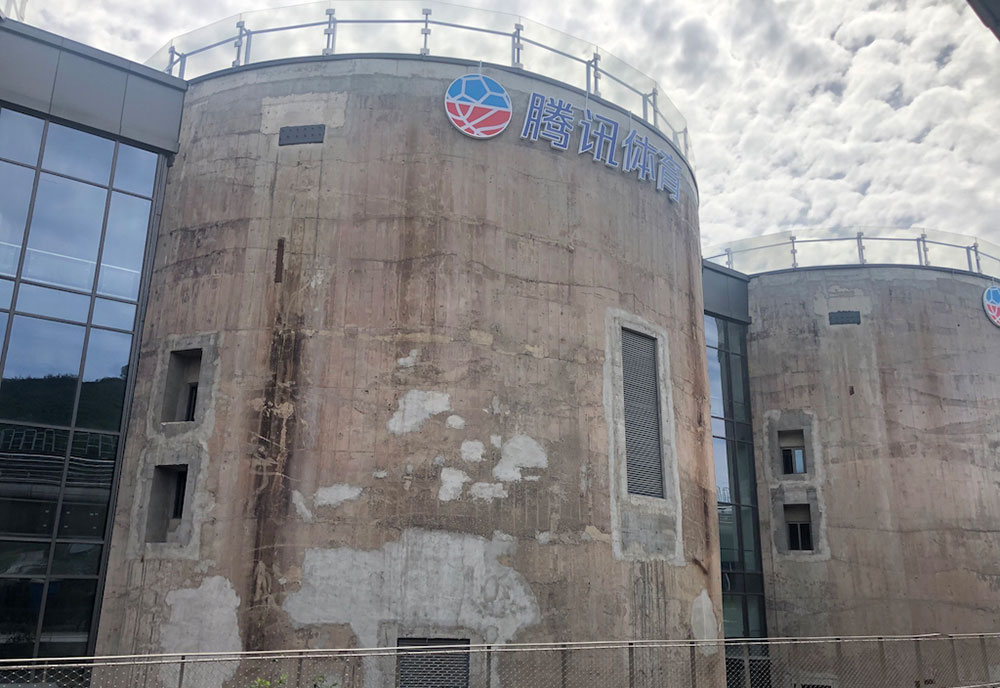

本项目将首钢园区内的废料存储筒仓改造成演播室,筒仓为圆柱形,筒仓内直径21 m,顶高18 m。根据规划需求将筒仓分割成B1层、1层、3层,共设计6个演播室和3个解说间。

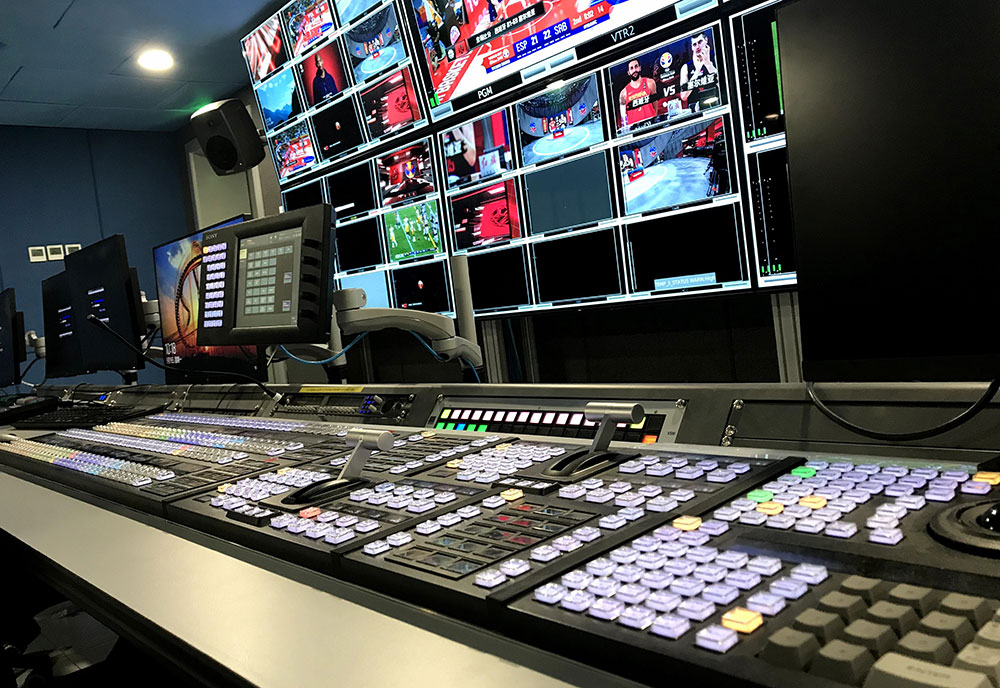

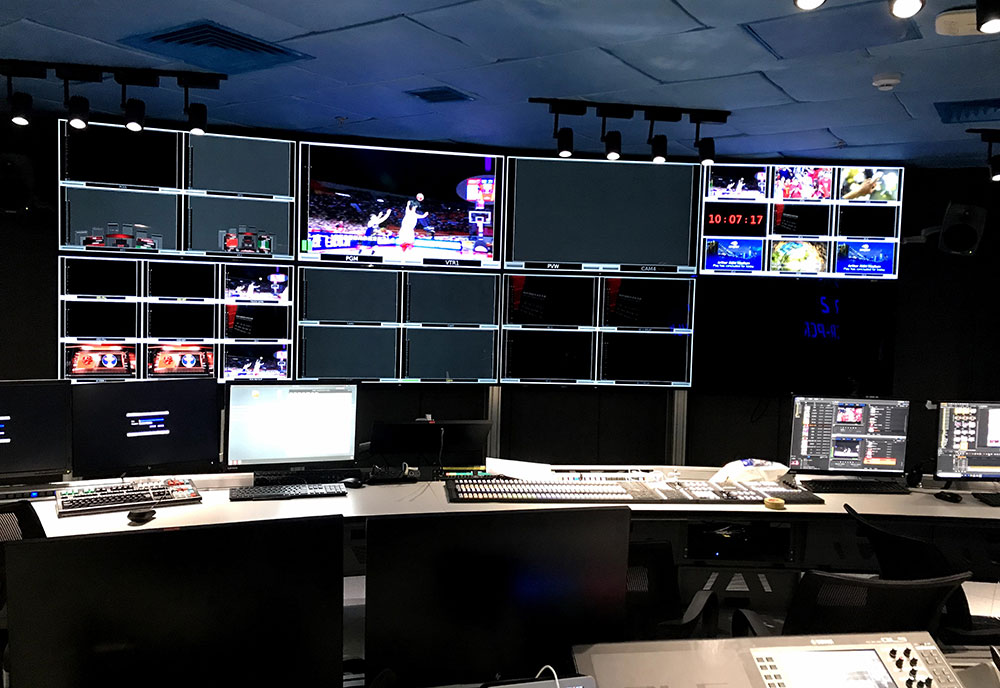

其中,B1层为技术用房,包括导播室、中心机房、总控室、3个解说间、配电室等;1层为1间242㎡演播室和1间205㎡演播室;3层为1间140㎡虚拟演播室及导播室、3间40㎡演播室及导播室,能够同时进行9场赛事的直播。



演播室配备IP化高清视音频系统、全自动高清摄像机、全自动跟踪和AR系统以及满足未来4K标准的视频系统。



需将视频、音频、媒资(内容资产)、收录、灯光控制进行整合,终端约1300个。运营人员、导播等人员可以进行统一调度和集中控制,实现各系统的程序联动,使系统配合更精确、紧密,降低运营成本,同时满足腾讯体育全天候不停机直播。

解决方案

为满足人员与设备的统一调度及管理,首钢演播室使用了IHSE光纤KVM系统,实现了灵活工位、人机分离、多系统操作、简化工作布局等需求。

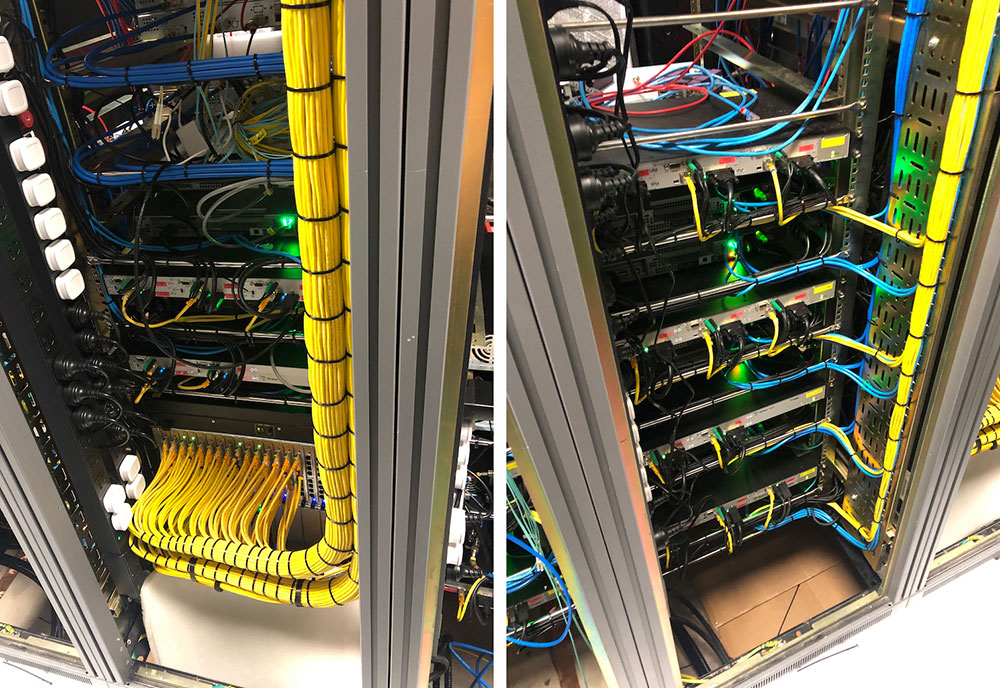

产品规模为288主机,操作人员可通过一套键盘鼠标控制多台服务器,支持即时切换、USB2.0/3.0、冗余架构、光纤和双绞线的接入方式,具有远程监控功能,如系统节点出现故障,可以通过远程监控软件进行实时故障点排查。

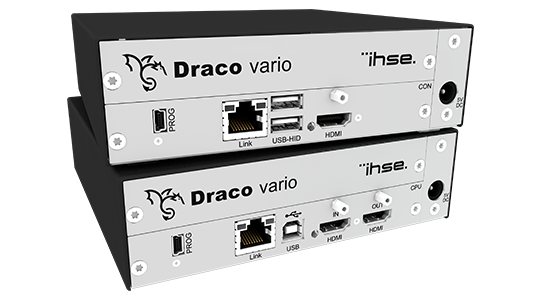

发送端:根据具体系统需求,配置发送端129个,其中87个HDMI接口(DP转HDMI线缆87根),32个VGA接口,10个DVI接口,含3个USB2.0接口,4个USB3.0接口,74个音频接口;支持最高分辨率1920*1080 @60Hz;为节省机柜空间及后期方便维护,发送端采用机架式机箱结构设计,支持刀片式安装,支持双供电接口;使用网线连接来传输,传输距离:CAT X≥100m。



接收端:根据具体系统需求,配置接收端85个,全部采用HDMI接口,含3个USB2.0接口,4个USB3.0接口,53个音频接口,支持最高分辨率1920*1080 @60Hz;使用单模光纤连接传输,传输距离:单模光纤≥800m。

好处

  • 多区域互联互通:可实现多级级联与区域联动,通过同一套KVM系统访问来自不同网络的虚拟机,从远程安全地工作
  • 冗余机制:采用冗余架构,保障系统运行,所有业务无影响
  • 跨平台操作,信息共享:只需一套键盘鼠标,操作人员即可在多个系统或平台之间平滑切换,流畅操作,并与其他工位进行坐席协作与信息共享
  • 自由工位:操作人员根据自身权限,可实现在不同工位的灵活办公,新业务也可根据实际情况对工位进行实时调整,满足职能互换、权限互换、组别互换等应用场景
  • 未来扩展能力:系统核心引擎设备为模块化可扩展架构,本次系统核心引擎设备留有充足的余量接口,未来用户新增设备可轻松接入

图片展示
