DRACO tera flex

新型Draco tera flex矩阵切换器具有更高的性能，并具有增强的灵活性、模块化、可扩展性和功能性

Draco tera flex插图
产品详情
Draco tera flex插图1
规格
Draco tera flex插图2
零件号
Draco tera flex插图3
资料下载
Draco tera flex插图4
系统图
Draco tera flex插图5
配置器

产品信息

产品信息

Draco tera flex (480系列)

Draco tera Flex矩阵切换器系列具有紧凑的1、2或4RU尺寸以及多达160个Flex-Port，旨在支持中小型应用以及大型应用。
凭借其在单个框架内支持1G和3G带宽技术及提供Cat X和光纤接口的能力，它在非常经济的情况下支持2K和4K混合的现代应用。定制设计的机箱甚至允许将来在现场进行升级，比如将系统从40端口扩展到80端口，甚至是160端口，而且完全不阻塞。

级联连通性
通过其10G级联选件，Draco tera flex可以充当核心enterprise系统的卫星，使用最少的基础结构来构建已部署的同类大型矩阵网格。

易于设置
将扩展器简单地连接到机箱，内部控制软件便可以识别端口并自动配置为CPU或CON设备。这种Flex-Port技术为系统安装人员节省了大量时间，他们之前通常需要根据特定的I/O需求预先配置端口。该系统还支持即时切换技术，以惊人的速度在信号源之间实现瞬时的无黑屏切换，从而减少了视觉疲劳和其他系统中出现的恼人的视频撕裂现象。在需要KVM集中切换的地方，Draco tera flex是理想的KVM解决方案。它特别适用于工厂车间自动化控制系统、生产工作室、转播车以及指挥控制室等环境。

兼容性
Draco tera flex与所有Draco vario扩展器兼容。需要注意的是选择正确的链路速度和所使用的扩展器接口及其编解码器的版本。Draco tera flex已经为将来向后兼容Draco vario ultra CON单元与Draco vario CPU做好了准备。

产品特色

产品特色

Draco tera flex (480系列)
  • 与当前的Draco tera enterprise系列兼容的功能以及与新控制卡兼容的功能
    – SNMPv3，LDAPS
    – 4.x 固件支持多语言OSD （中文，德文，法文，西班牙文，…）
    – API、配置工具和级联的加密通信，协议独立路由寻址
  • – 更快的启动
    – 改进的Grid集成（更快和更可靠的通信），包括级联模块
  • 可以使用Cat X和光纤以及1G和3G，也可以混合使用
  • 为即将到来的1G / 3G兼容性及IPv6做好了准备
  • 内部模块化概念允许扩展和维护（类似于Draco major系列）
  • 兼容所有Draco vario和Draco vario ultra扩展器
  • 冗余的电源和网络接口
  • 多功能性：仅3种类型的机箱和5种类型的I / O模块，为客户定制出几乎无数种Draco tera flex矩阵切换器成为可能
  • 替代当前的Draco tera compact系列– 8端口compact切换器仍可作为入门级产品，适用于较小的KVM安装

模块化概念

模块化概念

Draco tera flex (480系列)

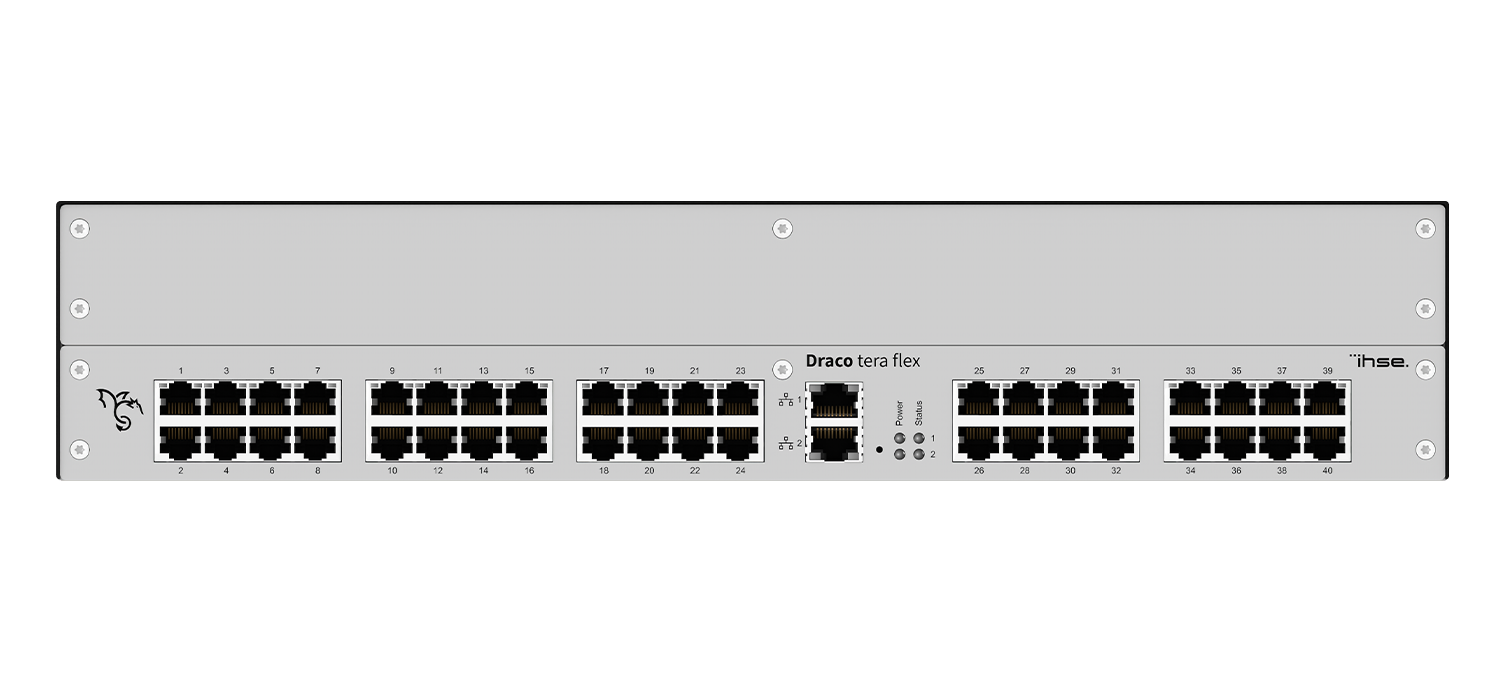

  • 从40端口矩阵开始，可扩展至高达80端口无阻塞（2 RU）

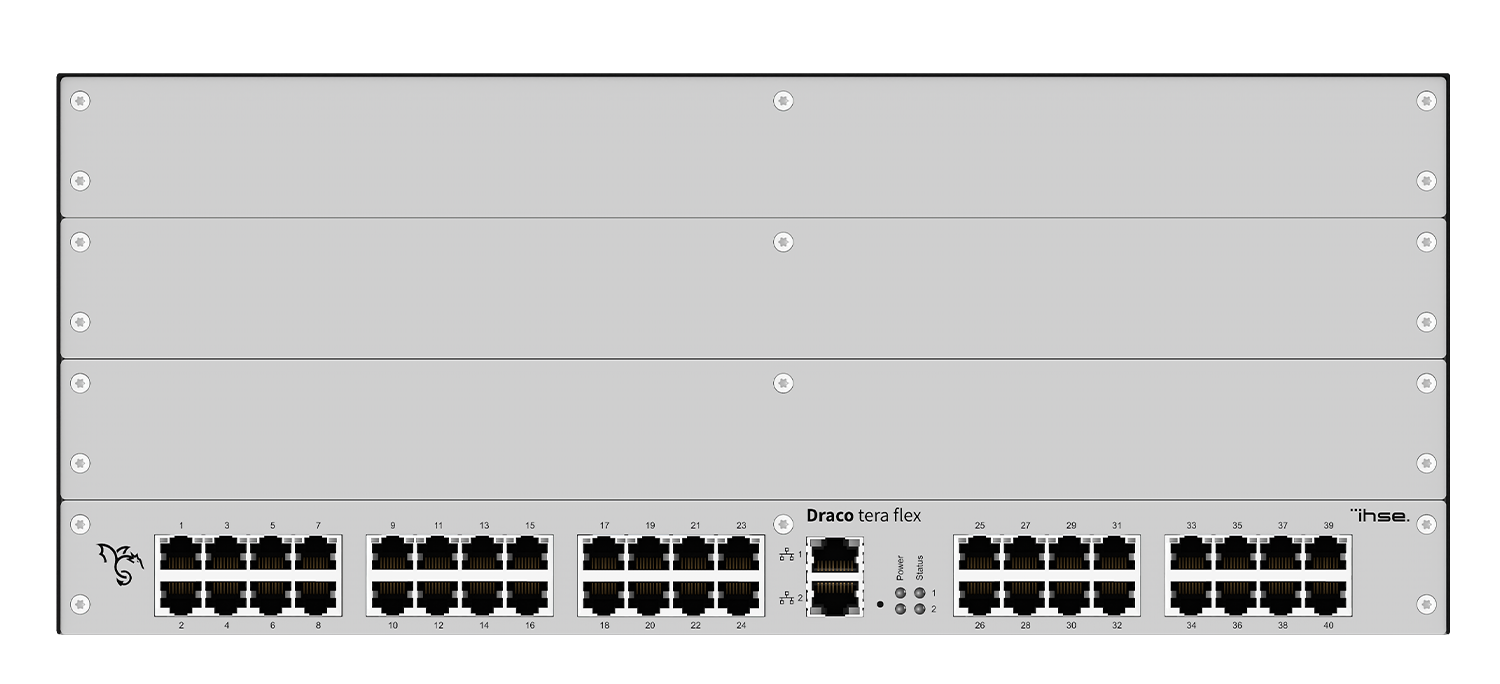

  • 从40端口矩阵开始，可扩展至高达160个端口无阻塞（4 RU）

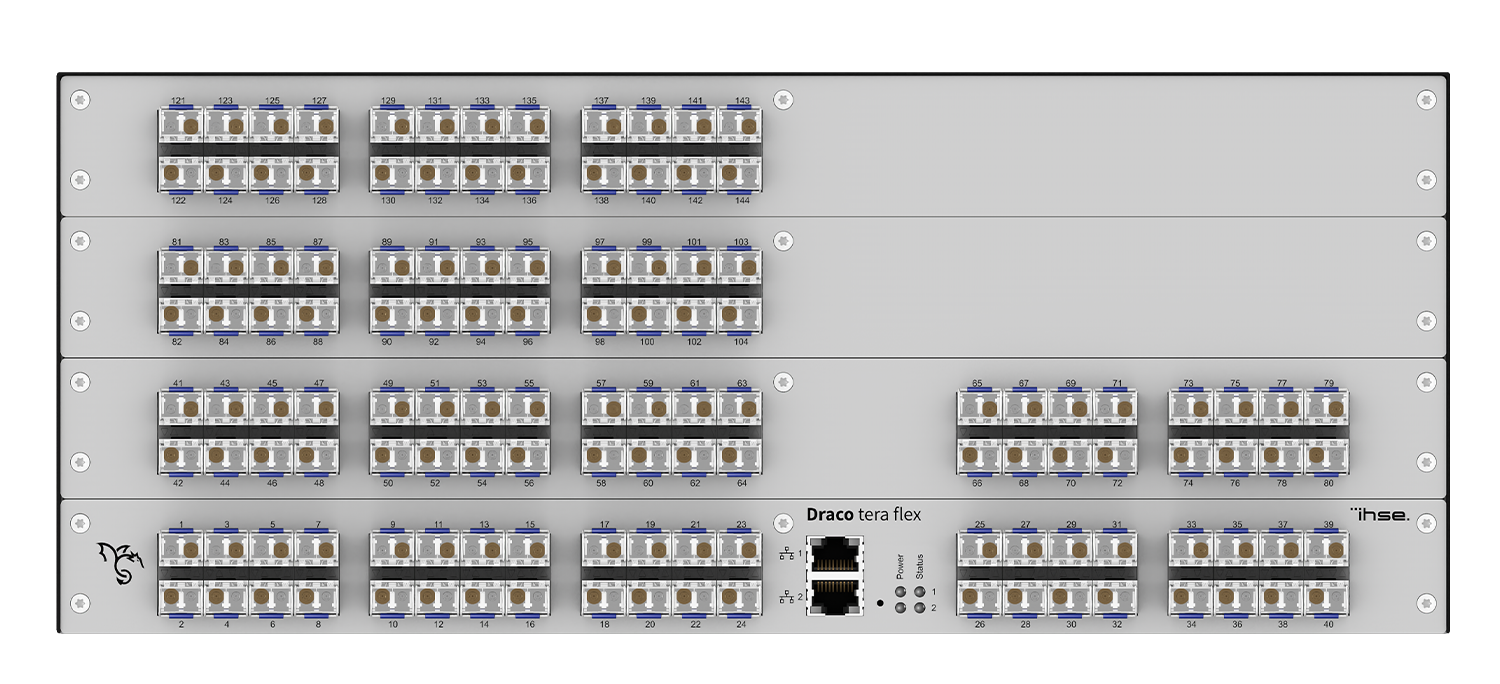

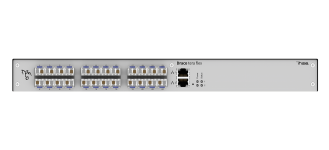

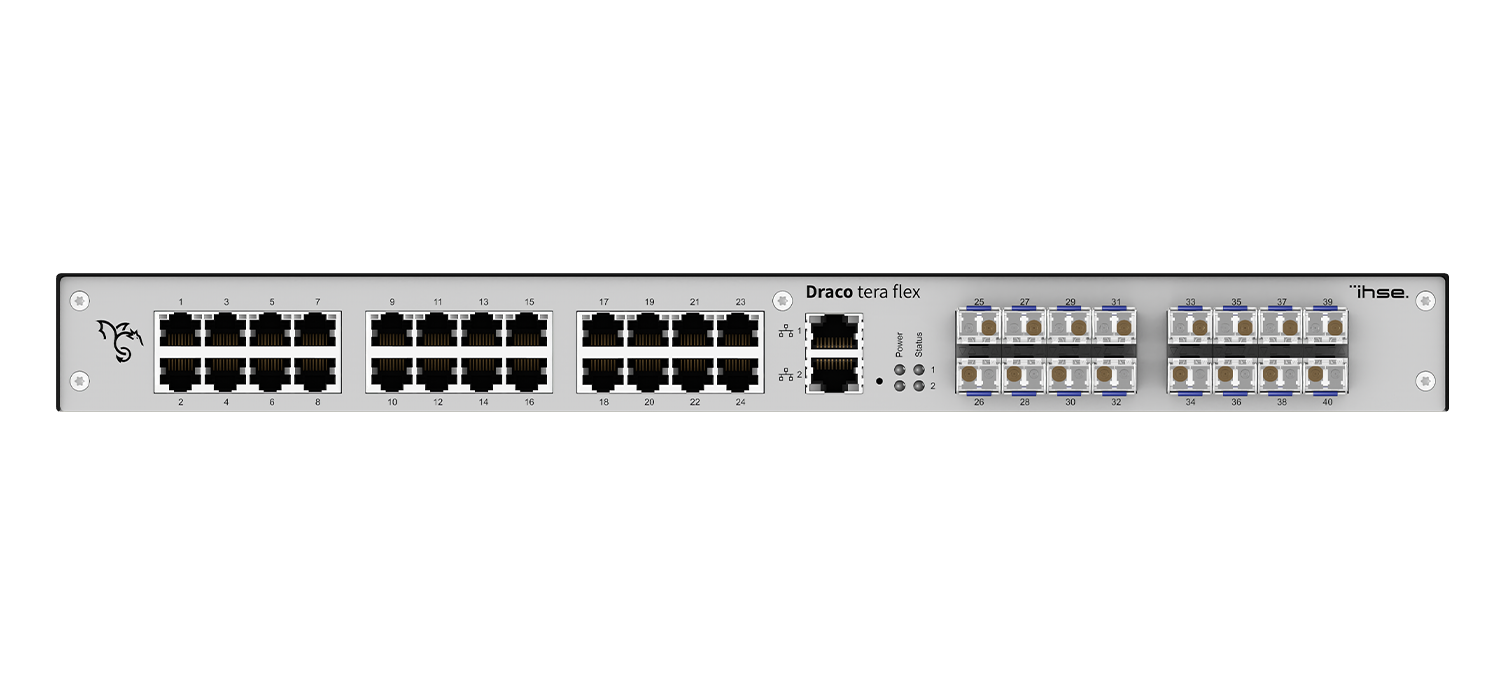

  • 在多种选项中混合和匹配Cat X和Fiber
  • 在多种选项中混合和匹配1G和3G（4K60）接口
  • 以紧凑的尺寸和价格提供几乎Draco tera enterprise的灵活性和可扩展性
  • 所有版本均具备双PSU和双NIC的

规格

Draco tera flex (480系列)
输入输出
16-160 x Cat X或光纤（任意组合）
2 x RJ-45千兆以太网
支持信号
DisplayPort，HDMI，DVI-D，DVI-I，USB 2.0，USB-HID，RS232，RS422，模拟/数字或平衡音频， 通过Draco vario扩展器的SDI
最大电缆距离
Cat X：140 m Cat X 3G：100 m
单模光纤（9μm）：10,000 m
单模光纤3G（9μm）：5,000 m
多模光纤（50μm，OM3）：1,000 m
多模光纤（50μm）：400 m
控制
OSD（屏幕显示），Draco teraTool（Java），API
1RU
2RU
4RU
耗能
100-240V 3A 50/60Hz
100-240V 4A 50/60Hz
100-240V 5.8A 50/60Hz
尺寸（毫米）
44 x 442 x 449
90 x 442 x 449
177 x 442 x 449
重量
大约 7.7公斤
大约 11公斤
大约 19公斤
适用的补充剂
兼容所有Draco / Draco vario扩展器：https://www.ihse.com.cn/kvm-extender/

零件号

零件号

Draco tera flex (480系列)

All Variations

ImageModell:Description

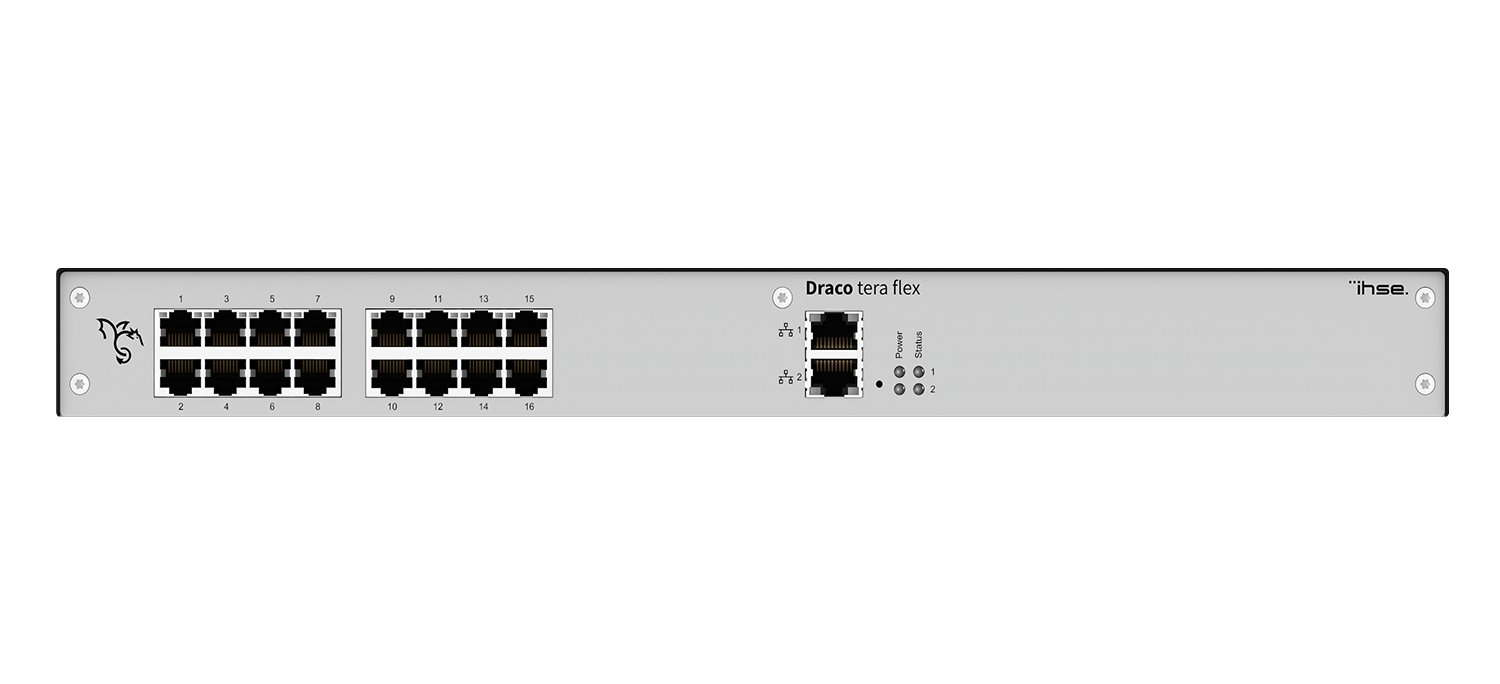

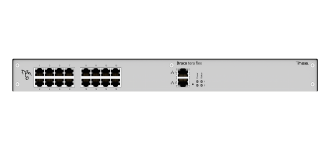

Draco tera flex插图6K480-C16Draco tera flex KVM矩阵16端口，Cat X 1G

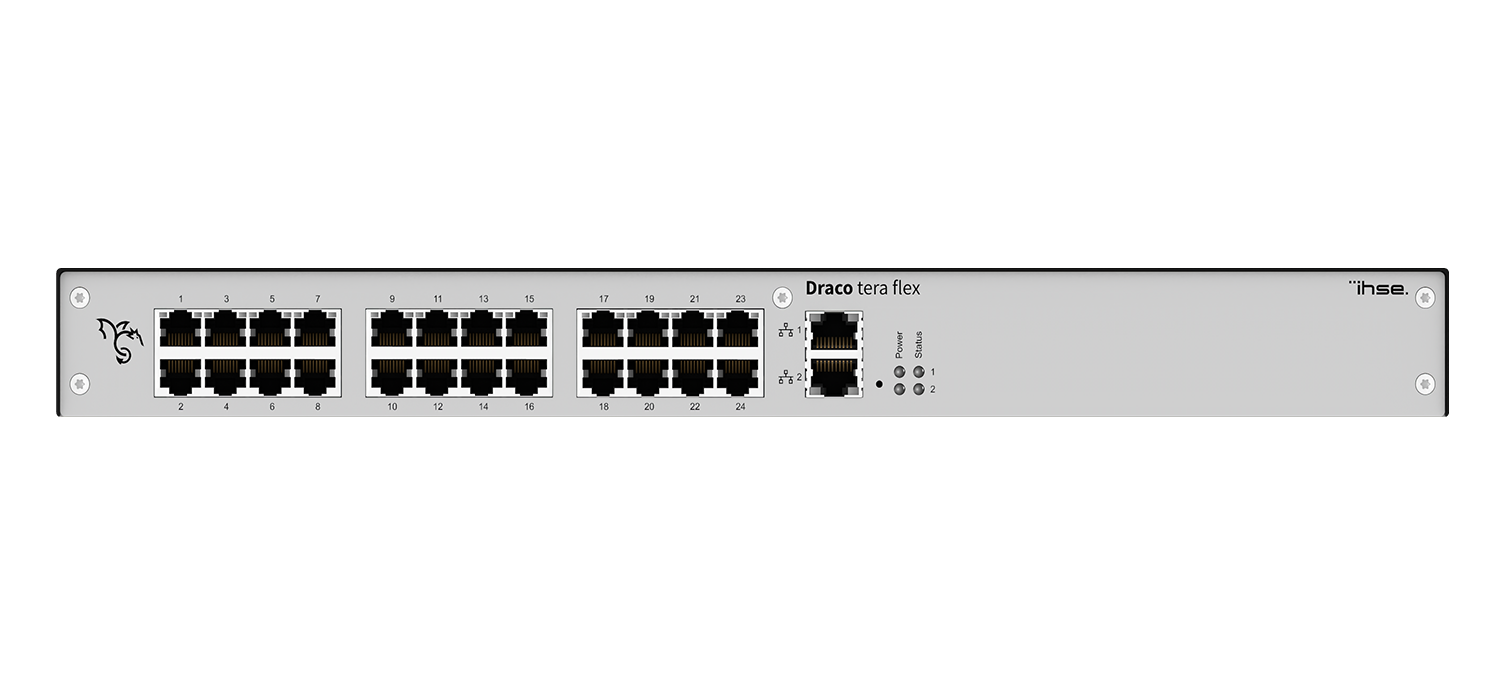

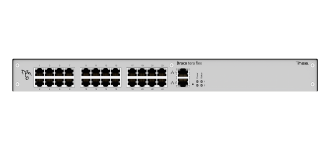

Draco tera flex插图7K480-C24Draco tera flex KVM矩阵24端口，Cat X 1G

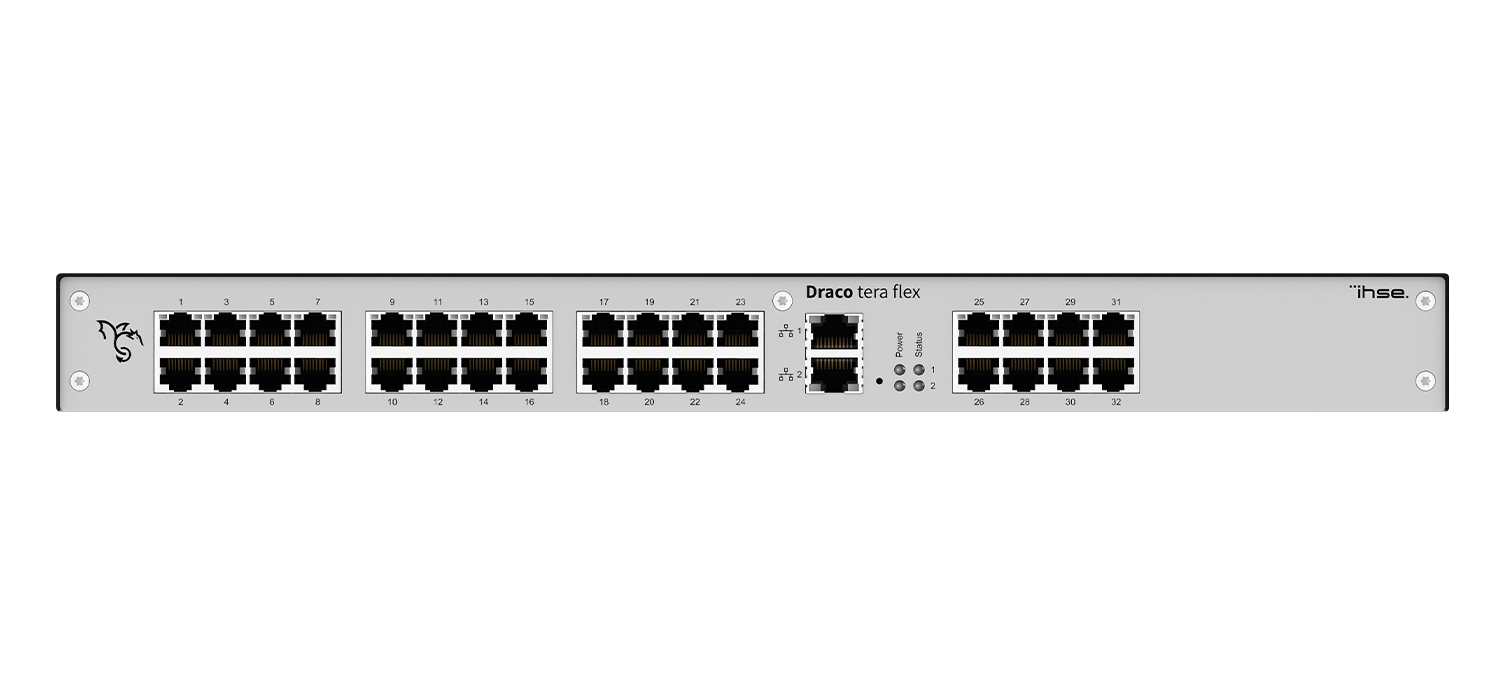

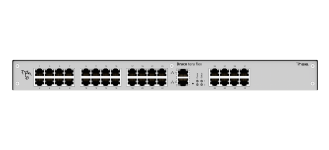

Draco tera flex插图8K480-C32Draco tera flex KVM矩阵32端口，Cat X 1G

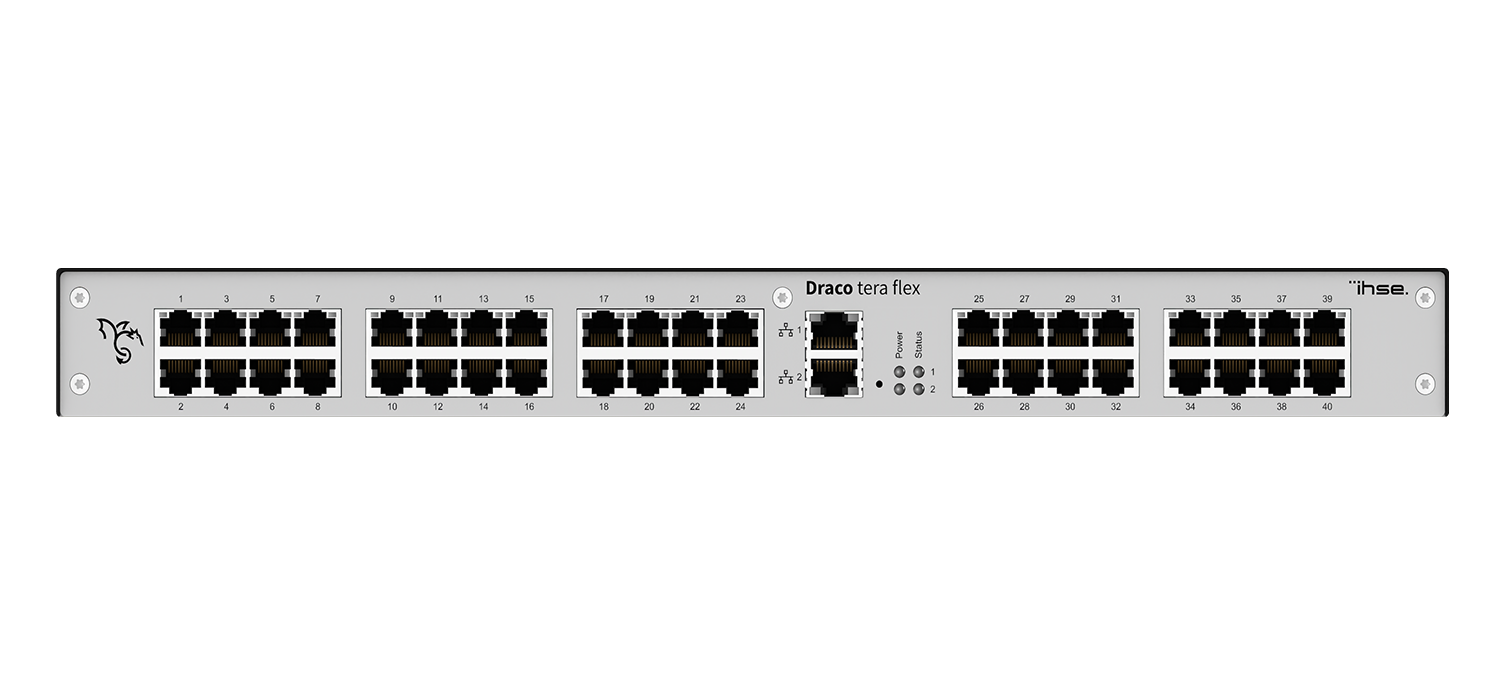

Draco tera flex插图9K480-C40Draco tera flex KVM矩阵40端口，Cat X 1G

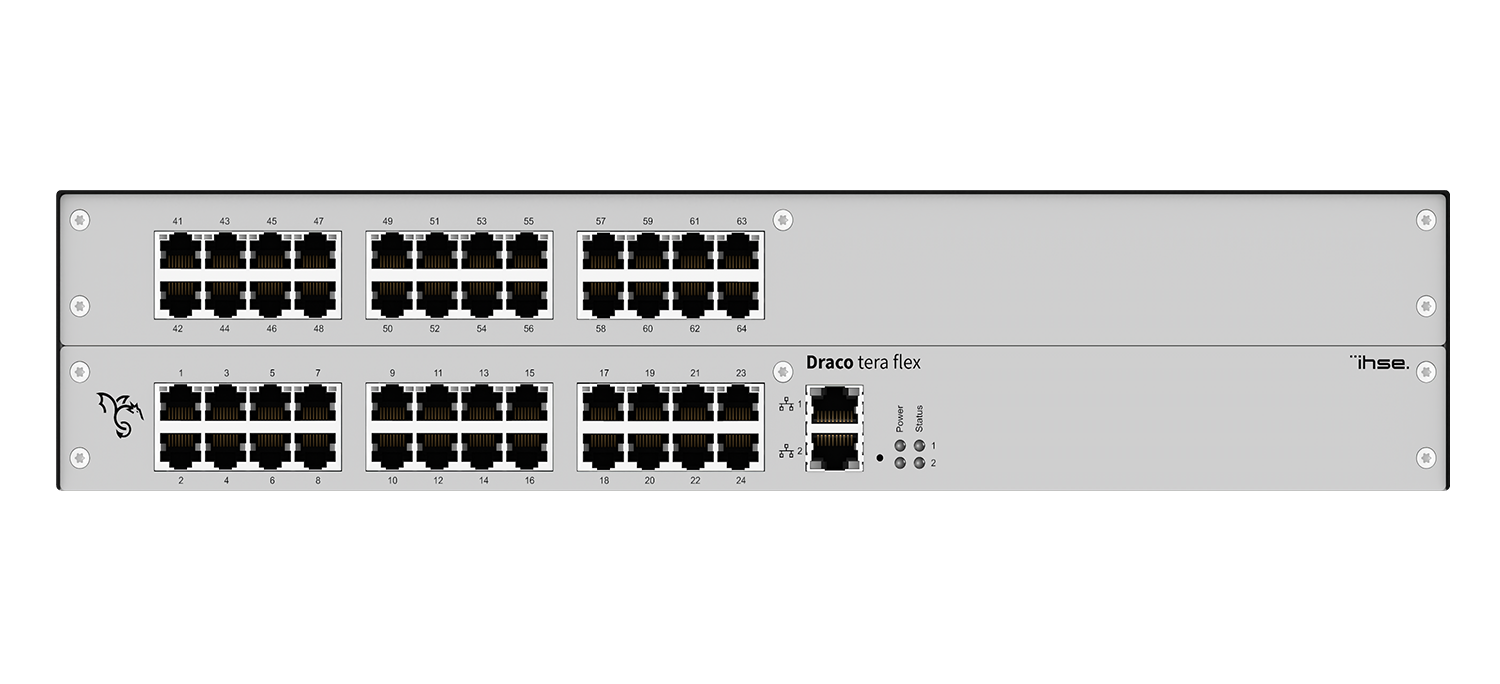

Draco tera flex插图10K480-C48Draco tera flex KVM矩阵48端口，Cat X 1G

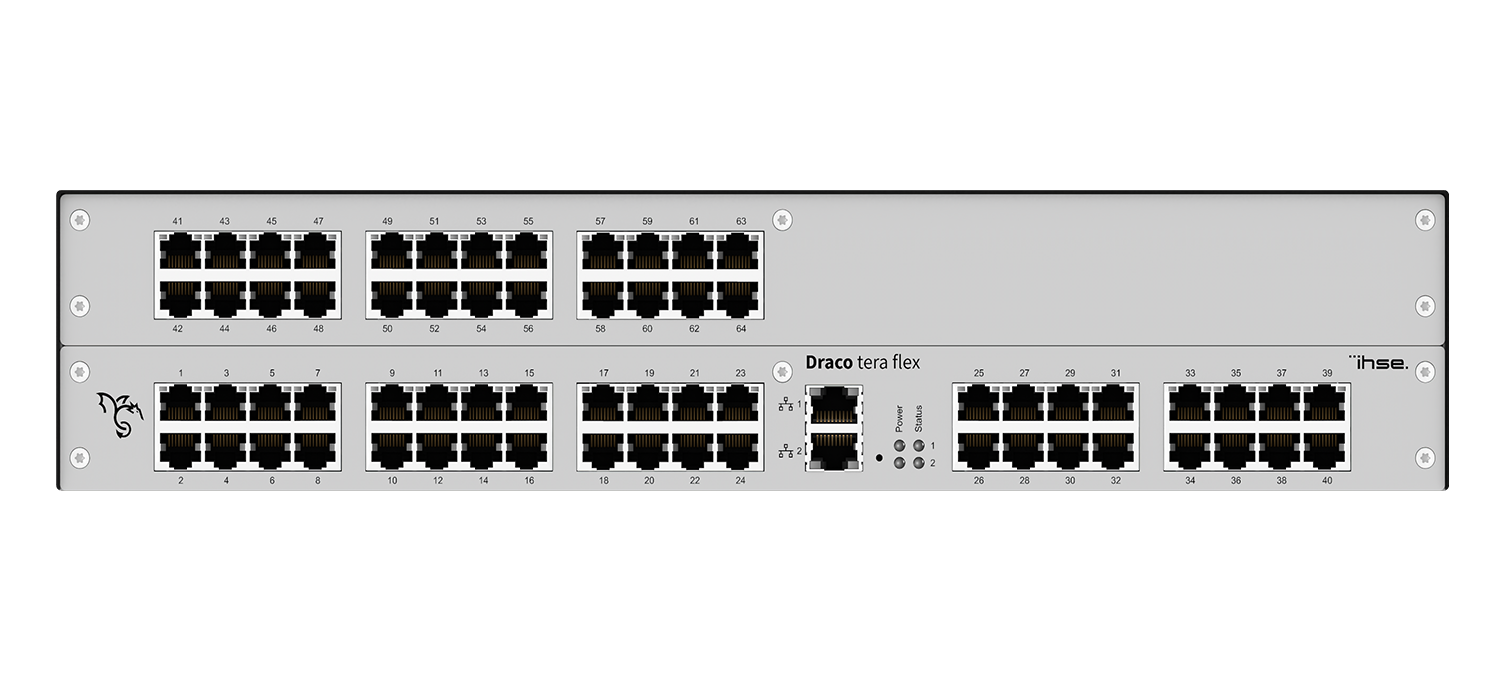

Draco tera flex插图11K480-C64Draco tera flex KVM矩阵64端口，Cat X 1G

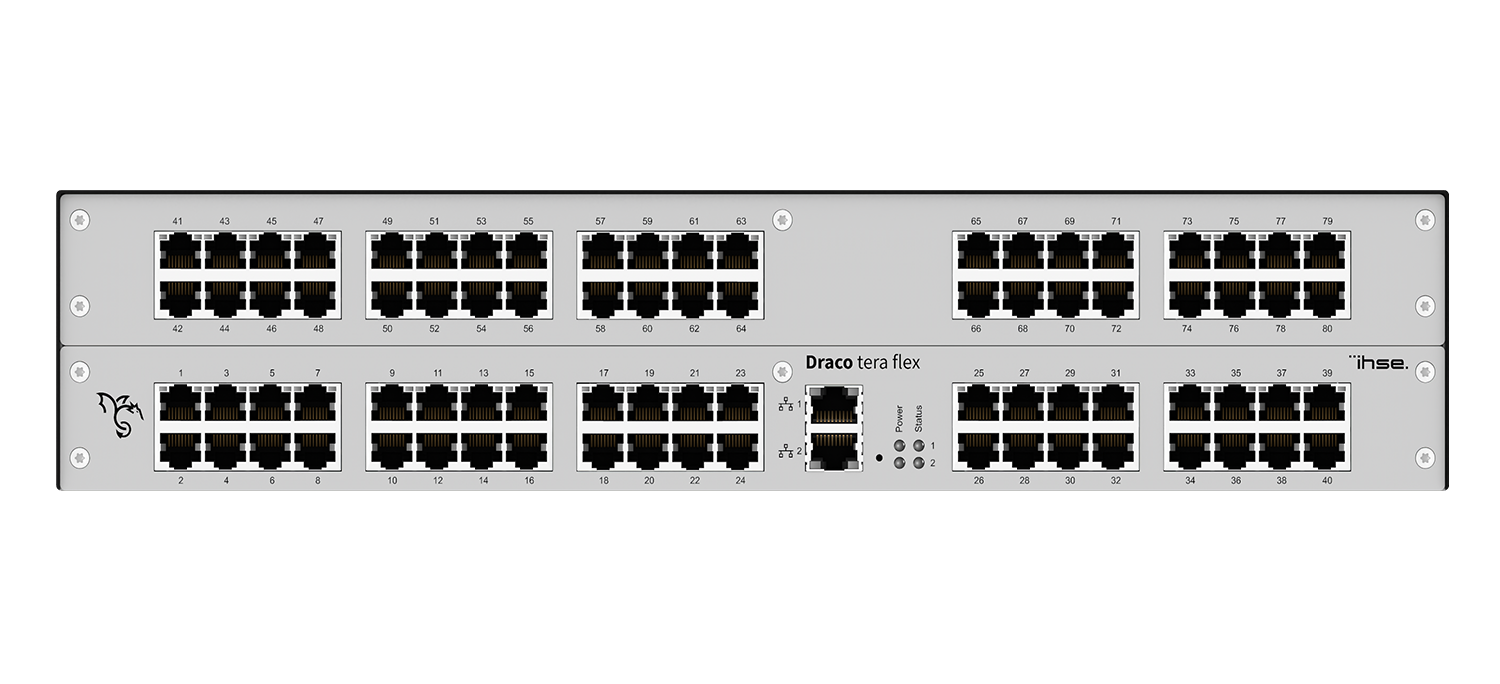

Draco tera flex插图12K480-C80Draco tera flex KVM矩阵80端口，Cat X 1G

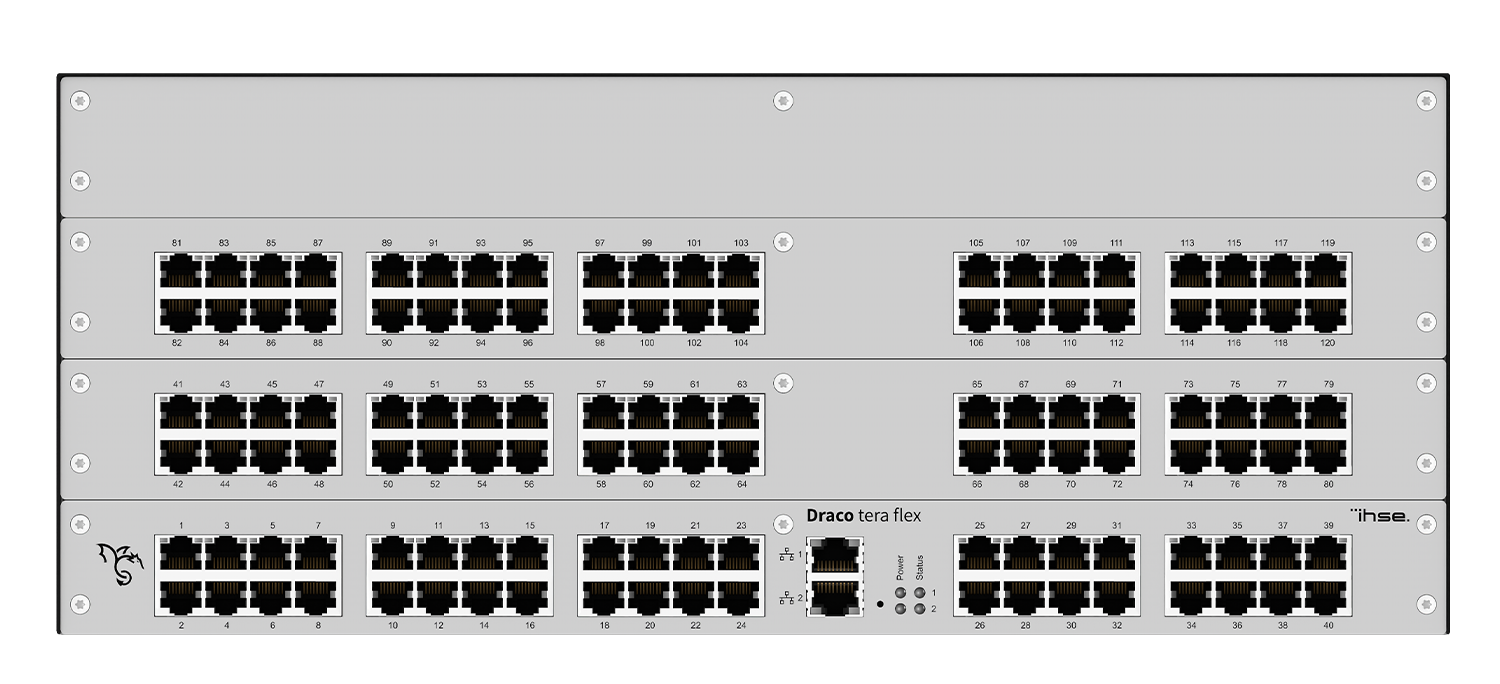

Draco tera flex插图13K480-C120Draco tera flex KVM矩阵120端口，Cat X 1G

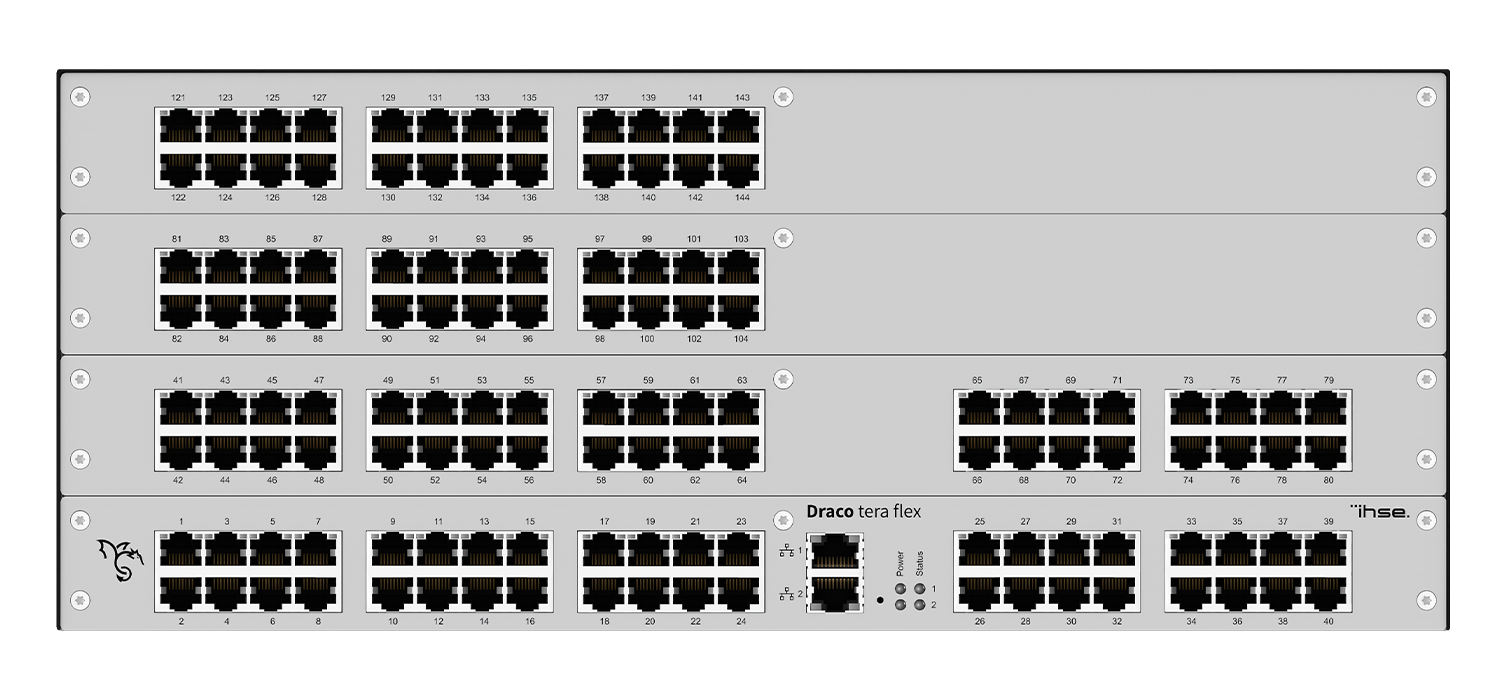

Draco tera flex插图14K480-C128Draco tera flex KVM矩阵128端口，Cat X 1G

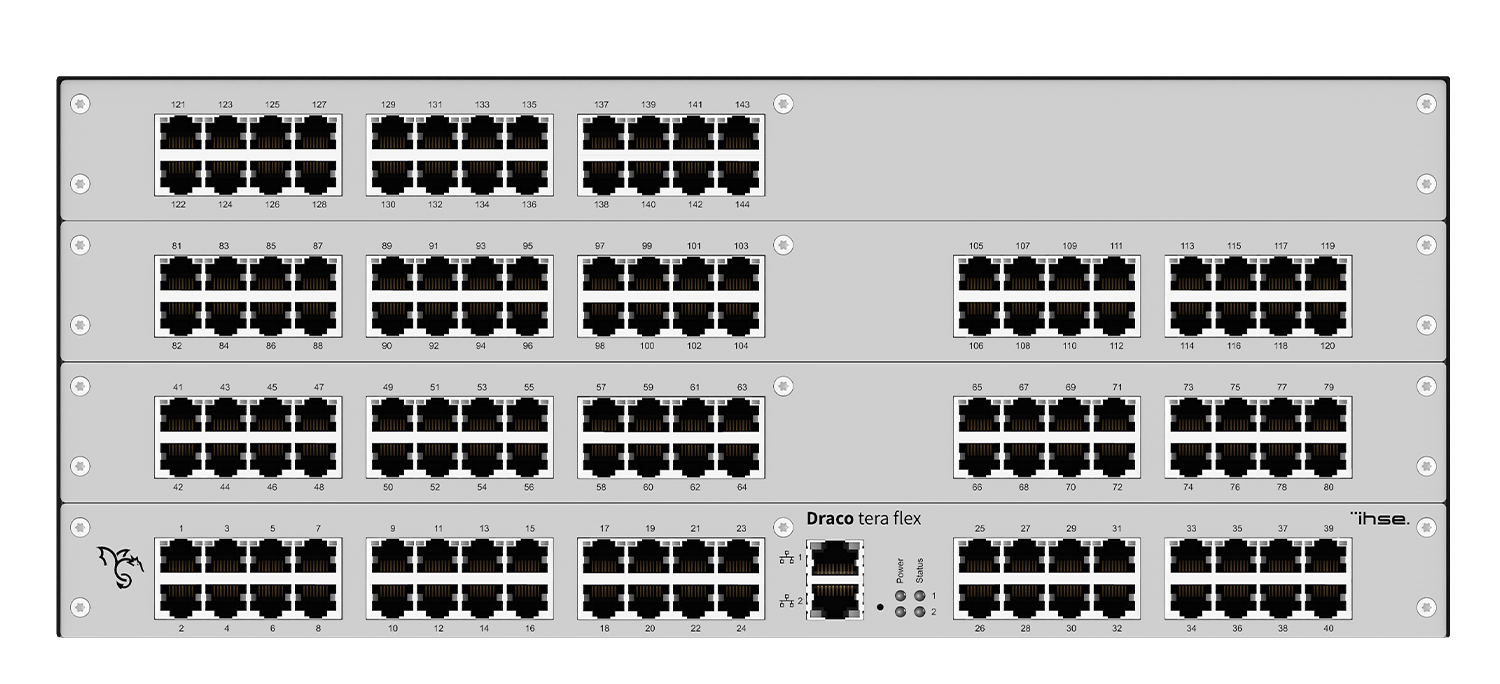

Draco tera flex插图15K480-C144Draco tera flex KVM矩阵144端口，Cat X 1G

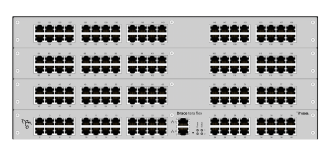

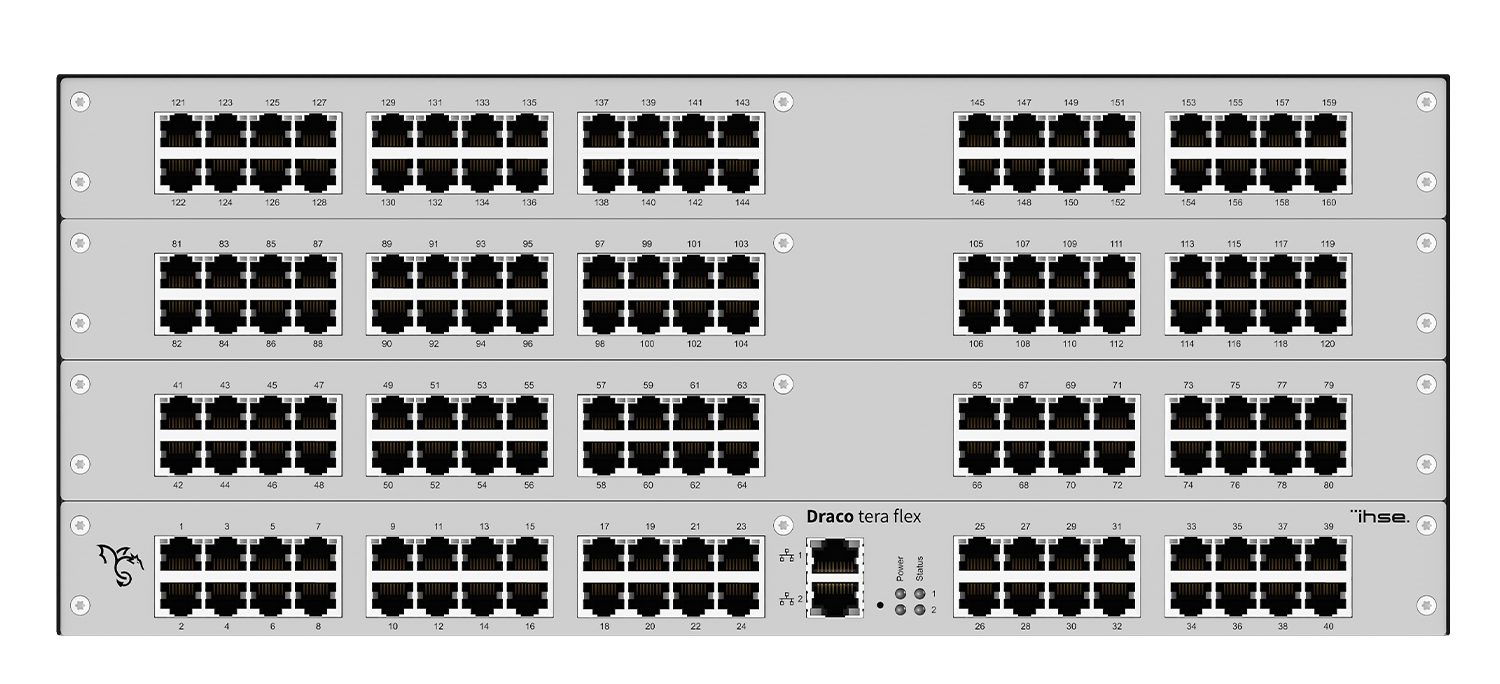

Draco tera flex插图16K480-C160Draco tera flex KVM矩阵160端口，Cat X 1G
Draco tera flex插图6K480-CX16Draco tera flex KVM矩阵16端口，Cat X 3G
Draco tera flex插图7K480-CX24Draco tera flex KVM矩阵24端口，Cat X 3G
Draco tera flex插图8K480-CX32Draco tera flex KVM矩阵32端口，Cat X 3G
Draco tera flex插图9K480-CX40Draco tera flex KVM矩阵40端口，Cat X 3G
Draco tera flex插图10K480-CX48Draco tera flex KVM矩阵48端口，Cat X 3G
Draco tera flex插图11K480-CX64Draco tera flex KVM矩阵64端口，Cat X 3G
Draco tera flex插图12K480-CX80Draco tera flex KVM矩阵80端口，Cat X 3G
Draco tera flex插图13K480-CX120Draco tera flex KVM矩阵120端口，Cat X 3G
Draco tera flex插图14K480-CX128Draco tera flex KVM矩阵128端口，Cat X 3G
Draco tera flex插图15K480-CX144Draco tera flex KVM矩阵144端口，Cat X 3G
Draco tera flex插图16K480-CX160Draco tera flex KVM矩阵160端口，Cat X 3G

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

资料下载

Draco tera flex (480系列)
Draco tera flex插图44
下载数据表
Draco tera flex插图45
下载安装手册
Draco tera flex插图46
下载商务部
Draco tera flex插图47
下载快速设置

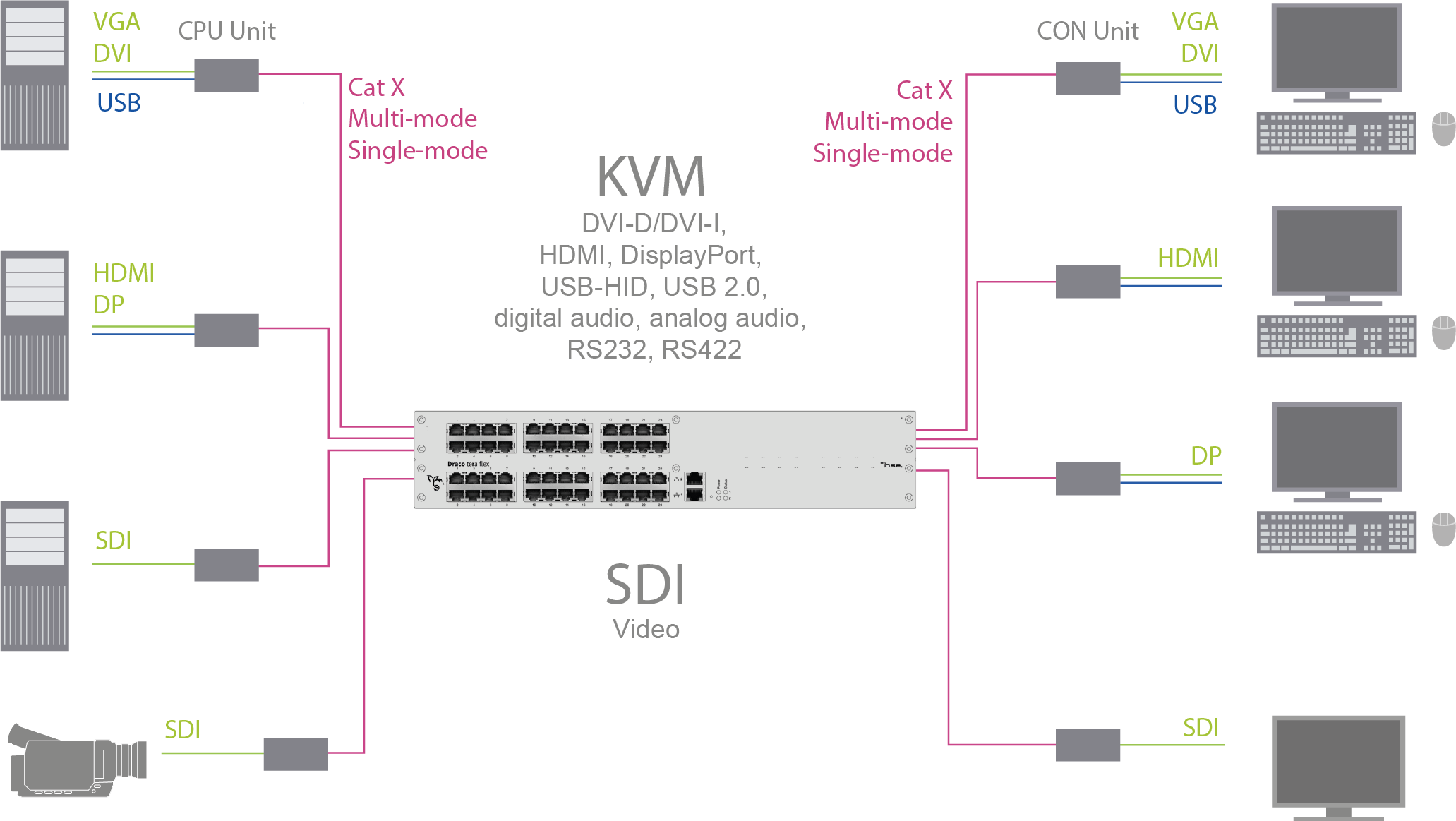

系统图

系统图

Draco tera flex (480系列)
Draco tera flex插图48
