Draco vario DVI

Draco vario DVI扩展器使用户可以从远程工作站（包括显示器、键盘、鼠标和其他外围设备）实时访问DVI和VGA计算机

产品详情

规格

零件号

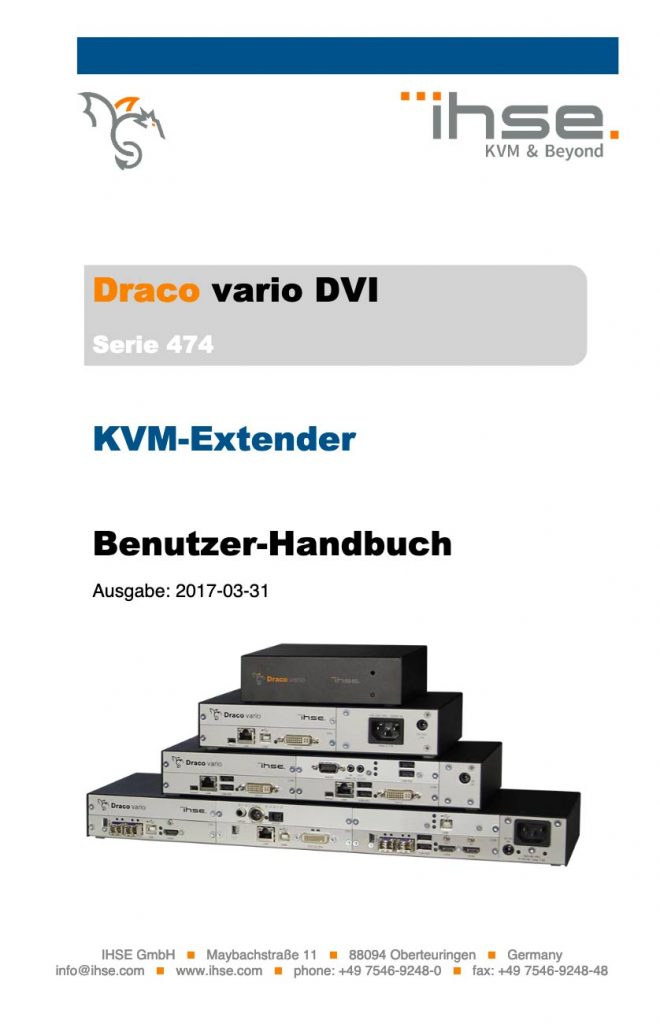

资料下载

系统图

配置器

远程DVI扩展

Draco vario DVI (474系列)

DVI和VGA扩展

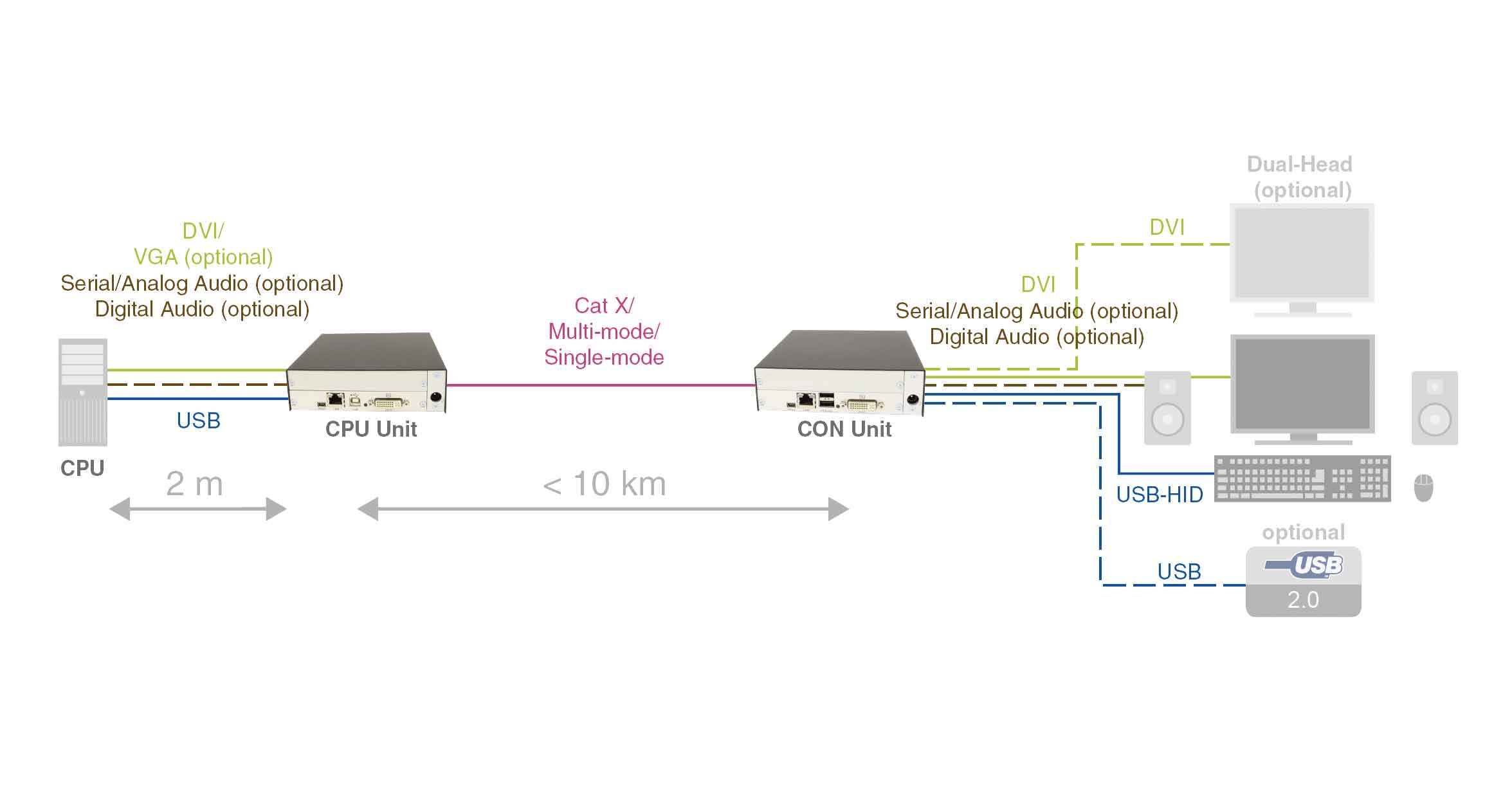

Draco vario DVI扩展器可实现DVI计算机视频的远距离扩展，以及用于键盘、鼠标和其他兼容接口设备的USB-HID连接。提供用户工作站和远程源计算机之间的互连。CPU单元（源）和CON单元（用户工作站）之间的连接是通过Cat X或光纤（单模或多模）实现的，可以实现长达140 m和10 km的连接。

多种选择

Draco tera 474系列支持多种输入和输出选项，以提供灵活性并扩展集成范围。包括：冗余数据传输、USB2.0、RS232和RS484、模拟和数字音频等。所有Draco vario模块都与Draco tera机箱系列兼容，从而提供了广泛的安装选项和定制的系统配置功能。

XV极限速度

为了获得最高的图像质量，Draco vario光纤XV版本可处理4K分辨率甚至更高的超高质量视频。

与Draco tera KVM矩阵切换器的安装集成

可以将Draco vario CPU和CON单元与Draco tera KVM矩阵切换器结合使用，以创建几乎无限大小和功能的矩阵切换系统

产品特色

Draco vario DVI (474系列)

在所有分辨率下均具有出众的图像质量
提供单头和多头设备（每台电脑的显示器数量仅受插槽数量的限制）
支持DVI-I / VGA设备
广泛的附加选项：
–用于HID设备的两个USB端口
–嵌入式USB 2.0
–串行接口（RS232或RS422）
–模拟音频
–数字音频

冗余数据链接（可选）
19英寸机架安装套件（可选）
包含电源
所有设备带有可选冗余电源（负载共享）
DVI-D光纤设备可作为XV型号使用。由于提高了数据传输速率，因此几乎在所有情况下都可以进行无损图像传输

规格

Draco vario DVI (474系列)

输入

DVI-D（提供DVI-I / VGA型号）

输出

DVI-D（提供DVI-I / VGA型号）

串行RS232 / RS422

最高115,200波特

模拟音频

双向立体声音频连接，24位，38.4 kHz

数字音频

兼容AES / EBU，S / PDIF，杜比数字，DTS，PCM，32-96 kHz

USB数据

USB-HID（用于键盘和鼠标）
嵌入式USB 2.0最高50 Mbit / s
高速USB 2.0最高480 Mbit / s

最高分辨率

1920 x 1200 @ 60 Hz / 24 bit

颜色深度

8位/真彩色

视频和 USB-HID 信号的最大传输范围（端到端连接）

Cat X：140 m（459 ft）
单模光纤 9μm：10,000 m（32,808 ft）
单模光纤 9μm XV：5,000 m (16,404 ft)
多模光纤 50μm (OM3)：1,000 m (3,280 ft)
多模光纤 50μm：400 m（1,312 ft）

零件号

Draco vario DVI (474系列)

All Variations

Image	Modell:	Description

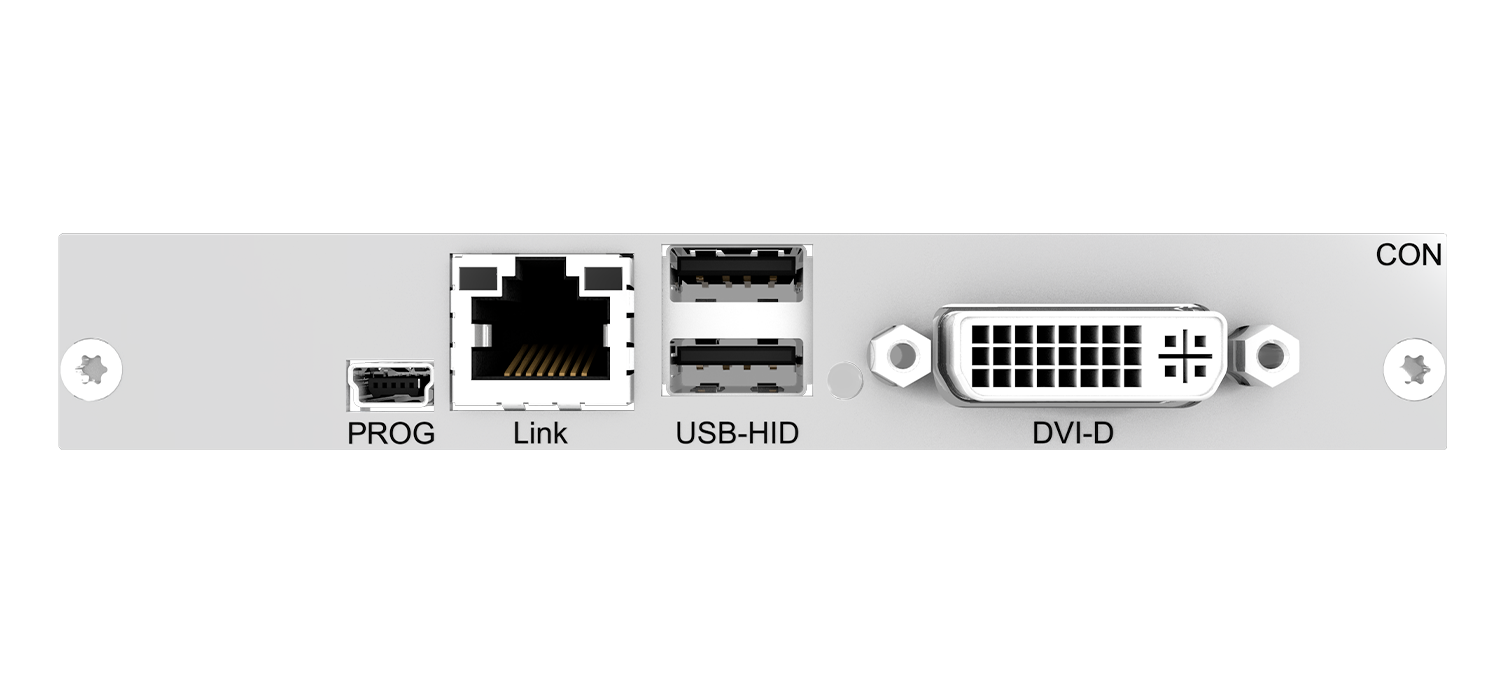

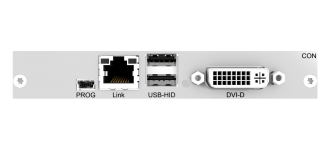

	R474-BSHC	CON模块，1×Cat X，1个DVI-D接口，单链路，2个USB-HID

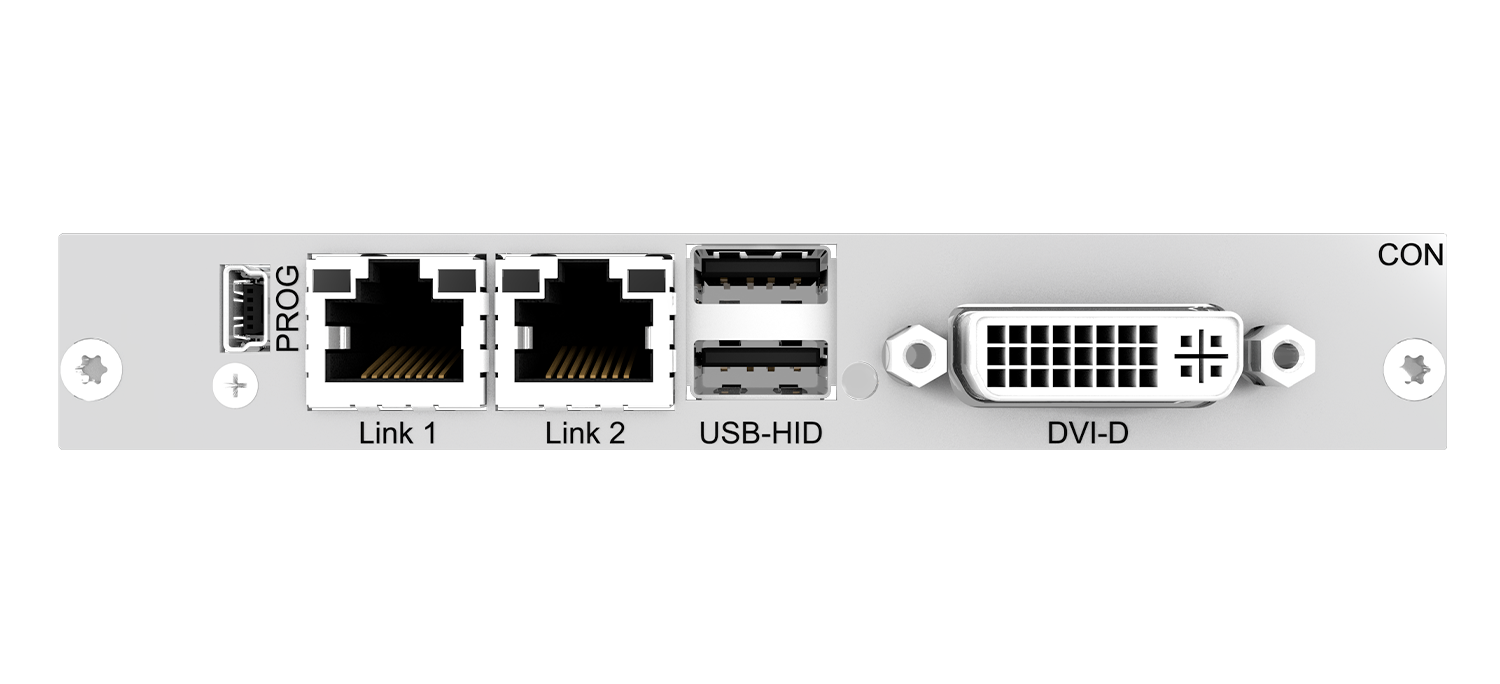

	R474-BSHCR	CON模块，2×Cat X（冗余），1个DVI-D接口，单链路，2个USB-HID
	R474-BVHC	CON模块，1×Cat X，1个DVI-I（VGA）接口，单链路，2个USB-HID
	R474-BVHCR	CON模块，2×Cat X（冗余），1个DVI-I（VGA）接口，单链路，2个USB-HID

All Variations

Image	Modell:	Description

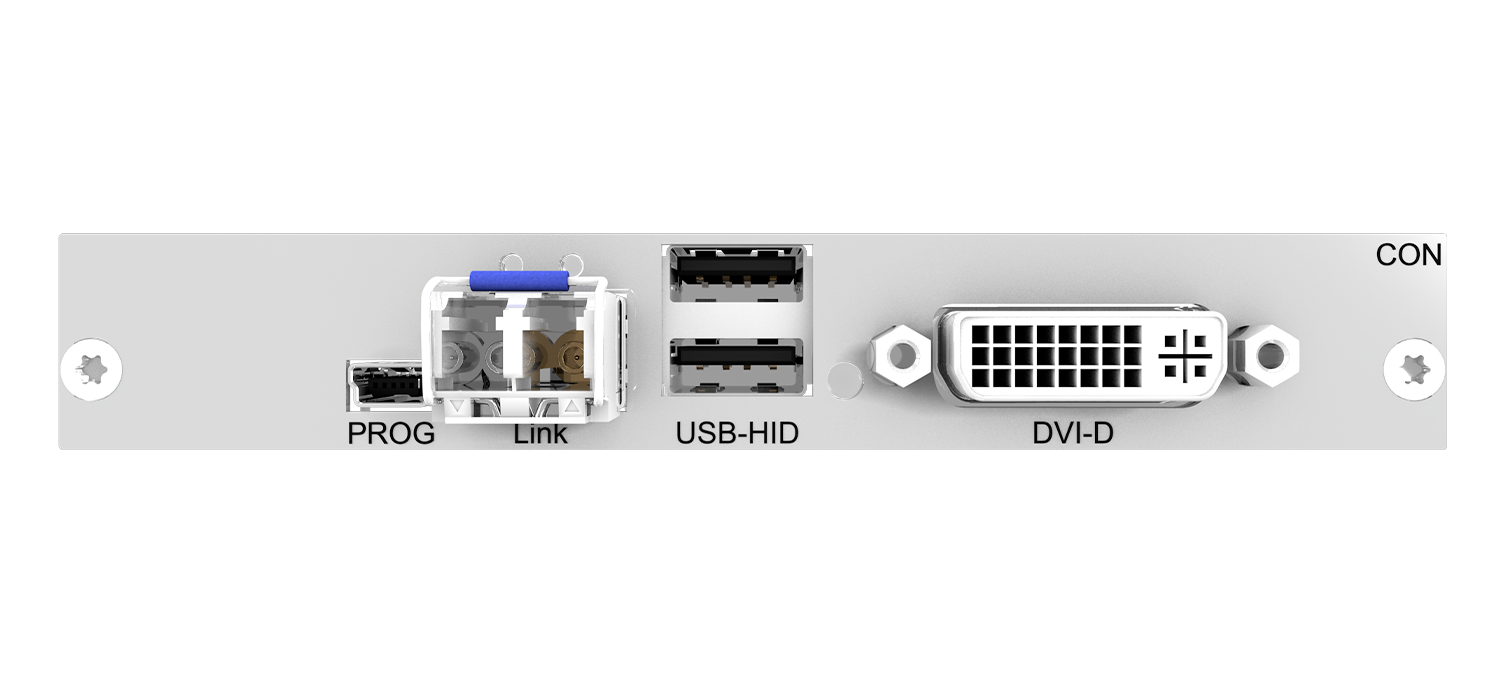

	R474-BSHS	CON模块，1×光纤，1个DVI-D接口，单链路，2个USB-HID

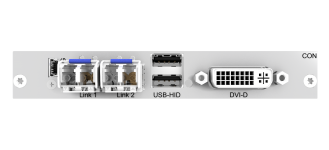

	R474-BSHSR	CON模块，2×光纤（冗余），1个DVI-D接口，单链路，2个USB-HID

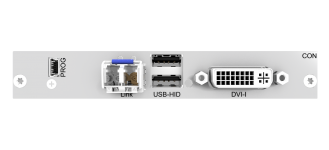

	R474-BVHS	CON模块，1×光纤，1个DVI-I（VGA）接口，单链路，2个USB-HID

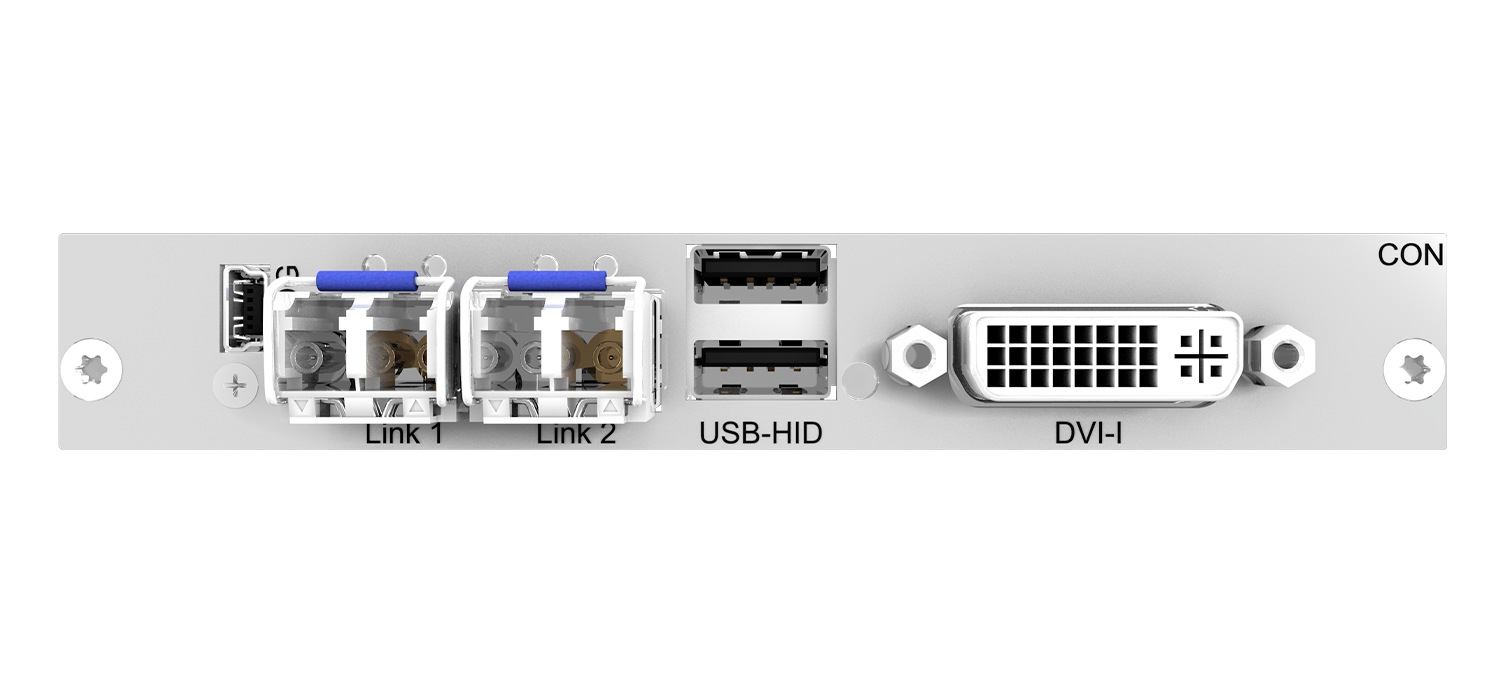

	R474-BVHSR	CON模块，2×光纤（冗余），1个DVI-I（VGA）接口，单链路，2个USB-HID

All Variations

Image	Modell:	Description

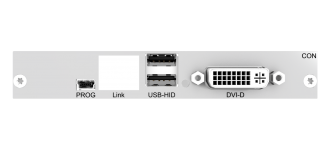

	R474-BSHX	CON模块，1×光纤XV，1个DVI-D接口，单链路，2个USB-HID
	R474-BVHX	CON模块，1×光纤XV，1个DVI-I（VGA）接口，单链路，2个USB-HID

All Variations

Image	Modell:	Description

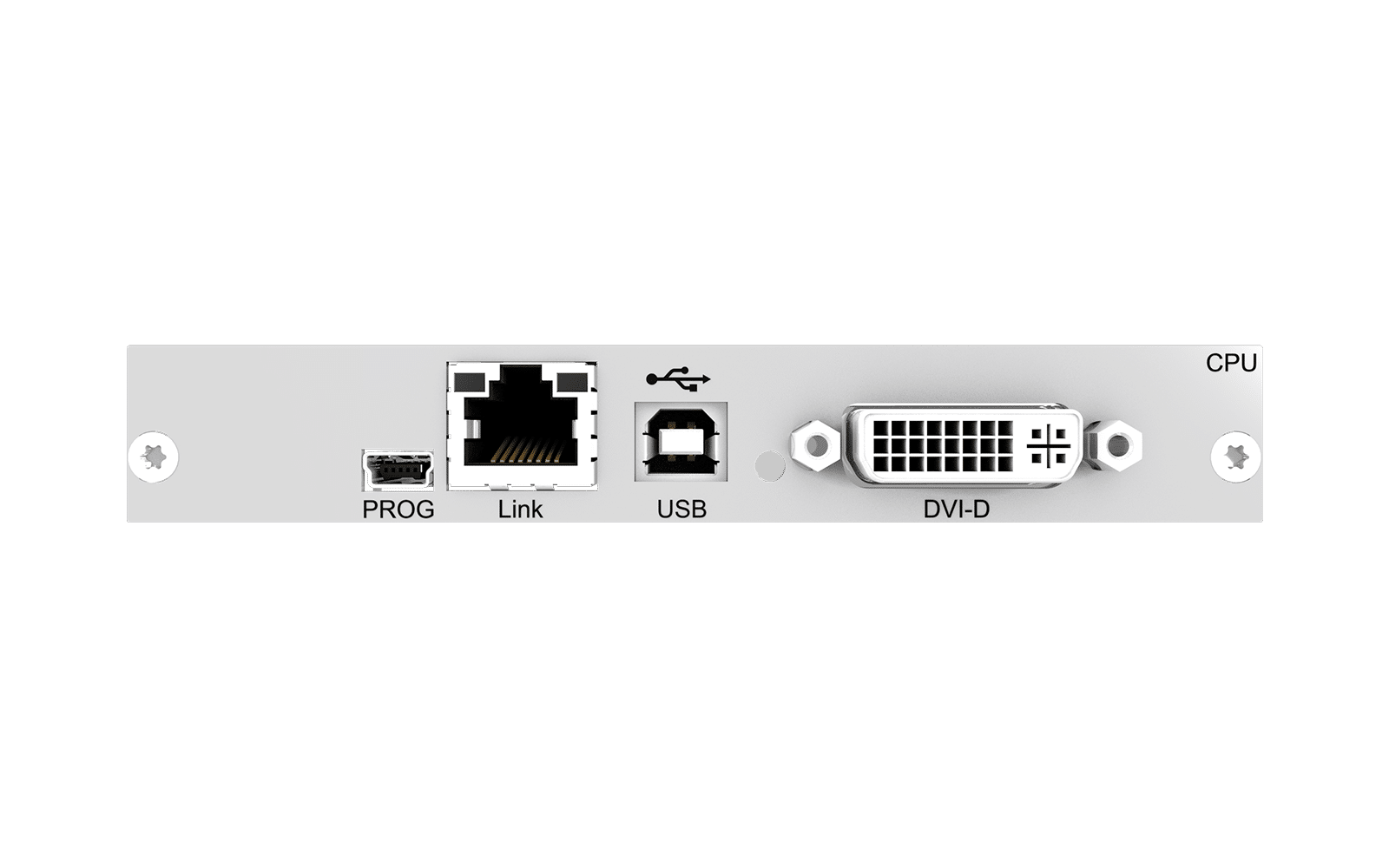

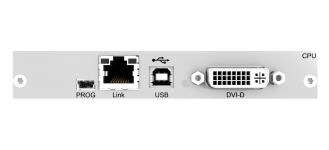

	L474-BSHC	CPU模块，1×Cat X，1个DVI-D接口，单链路，2个USB-HID

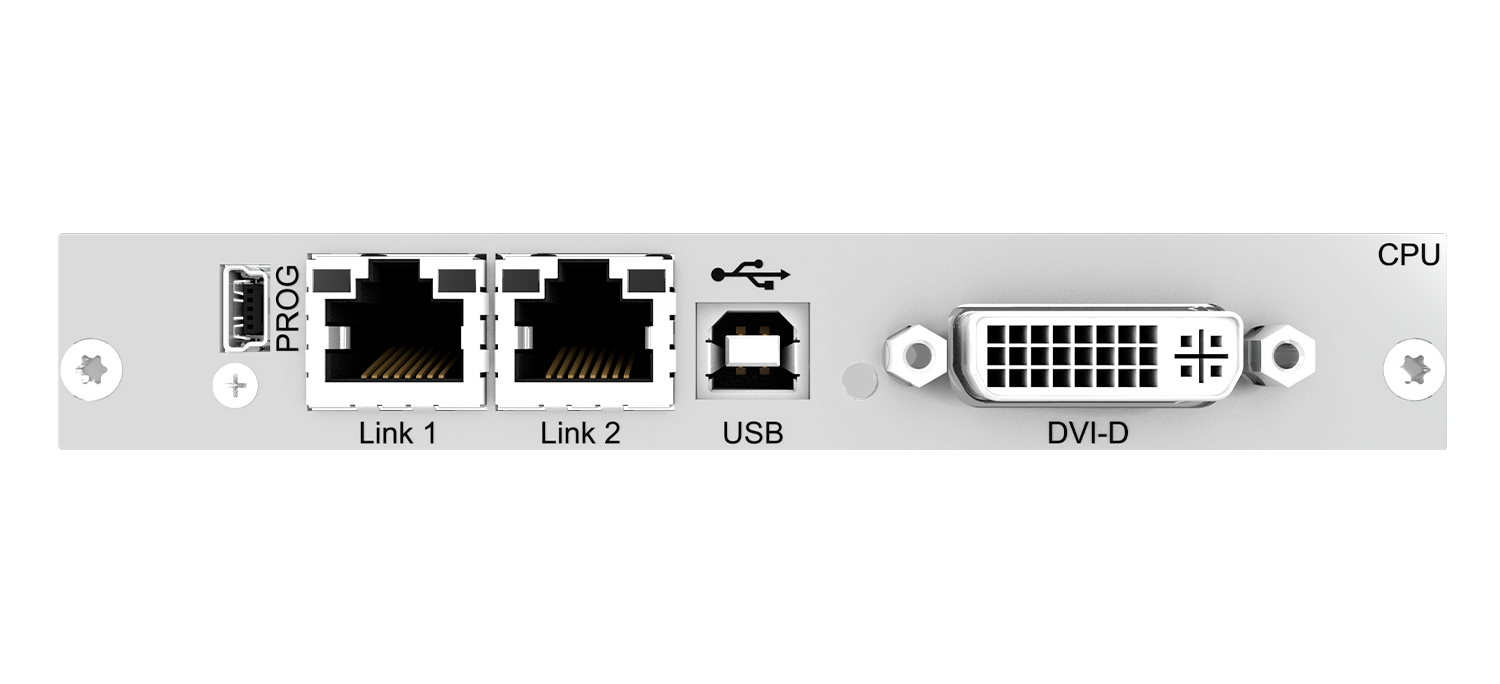

	L474-BSHCR	CPU模块，2×Cat X（冗余），1个DVI-D接口，单链路，2个USB-HID

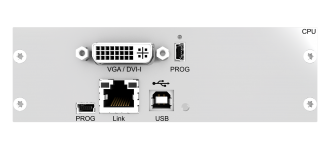

	L474-BSHCV	CPU模块，1×Cat X，1个DVI-I（VGA）接口，单链路，2个USB-HID

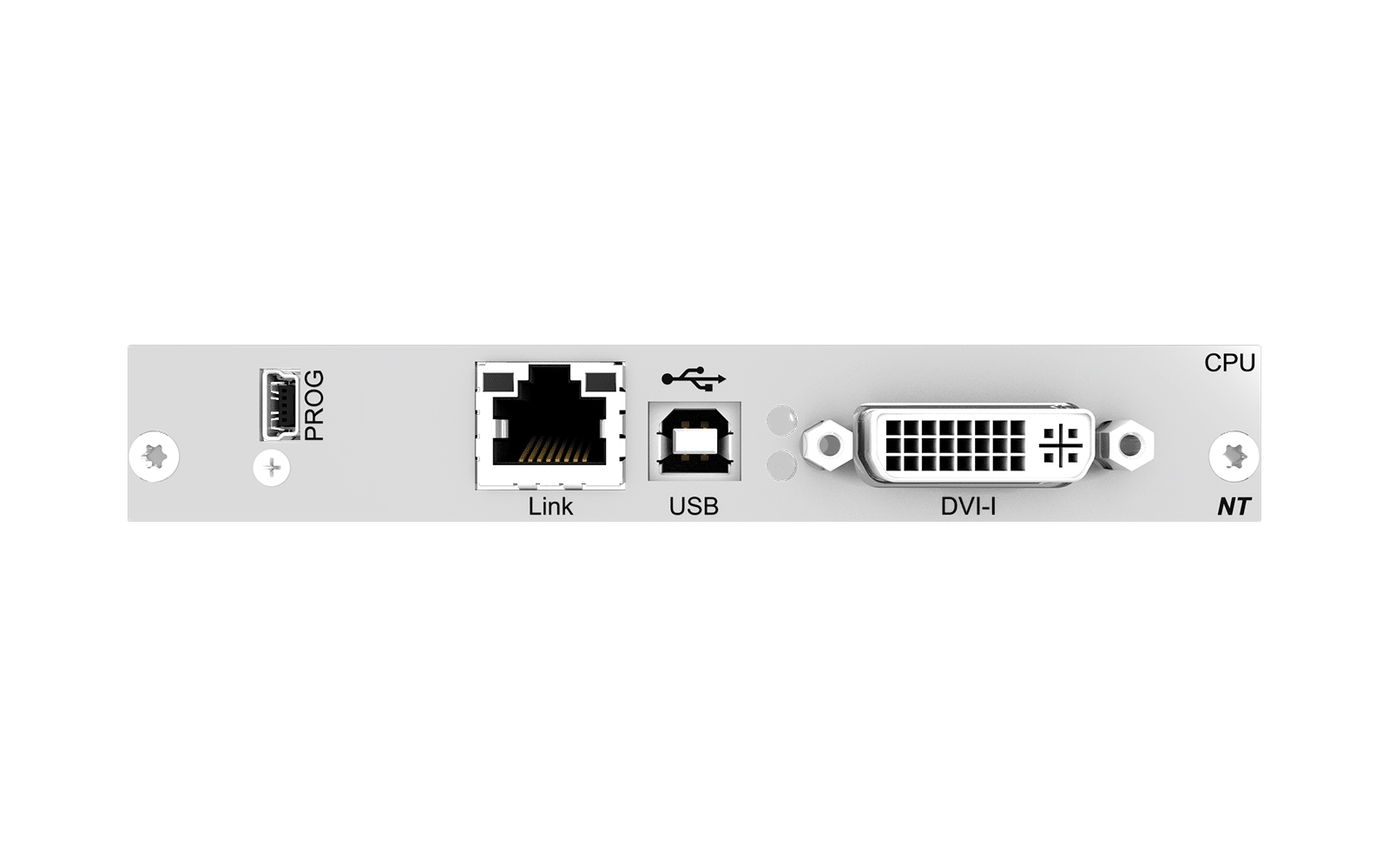

	L474-BVHC	CPU模块，1×Cat X，1个DVI-I（VGA）接口，单链路，2个USB-HID
	L474-BVHCR	CPU模块，2×Cat X（冗余），1个DVI-I（VGA）接口，单链路，2个USB-HID

All Variations

Image	Modell:	Description

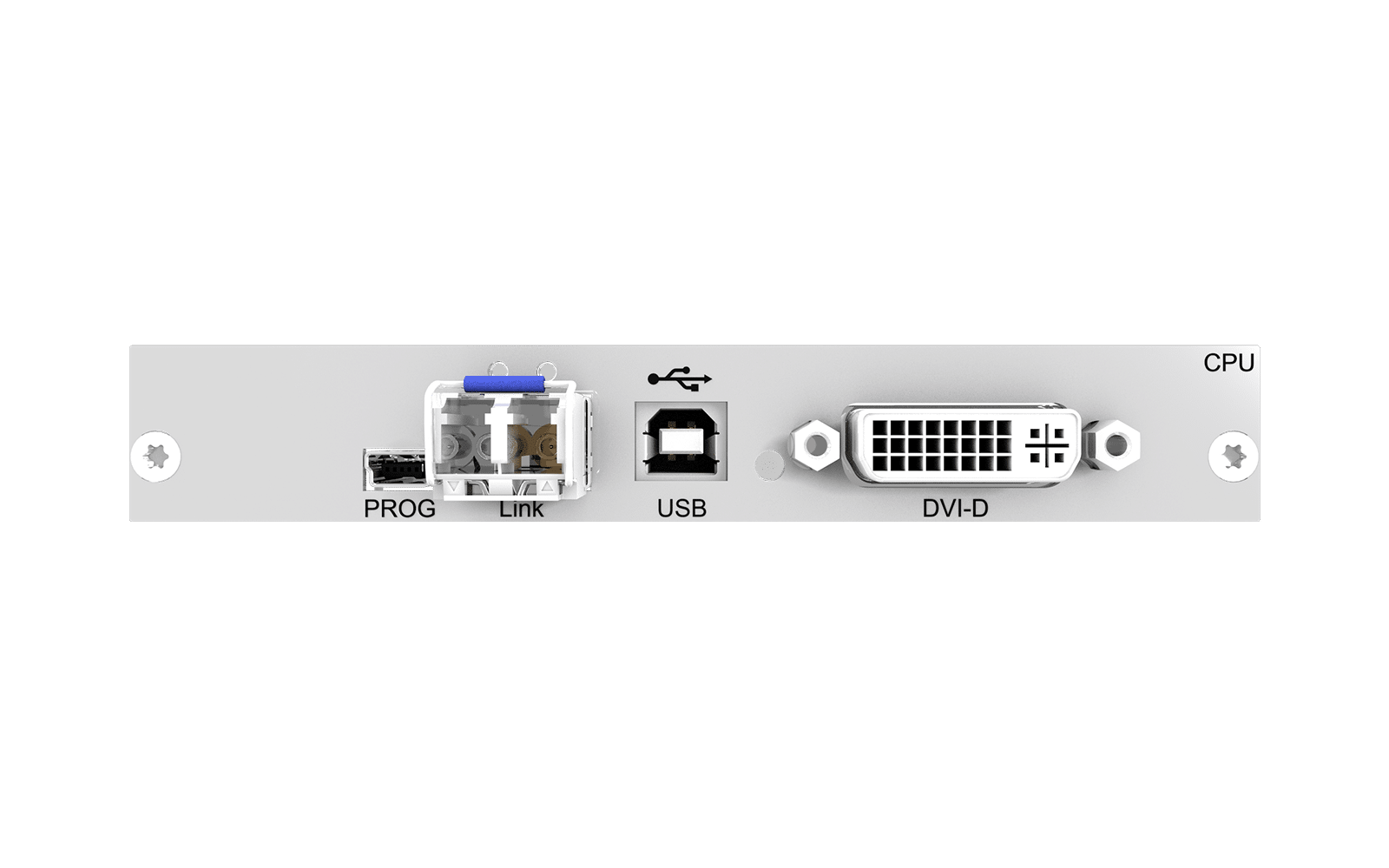

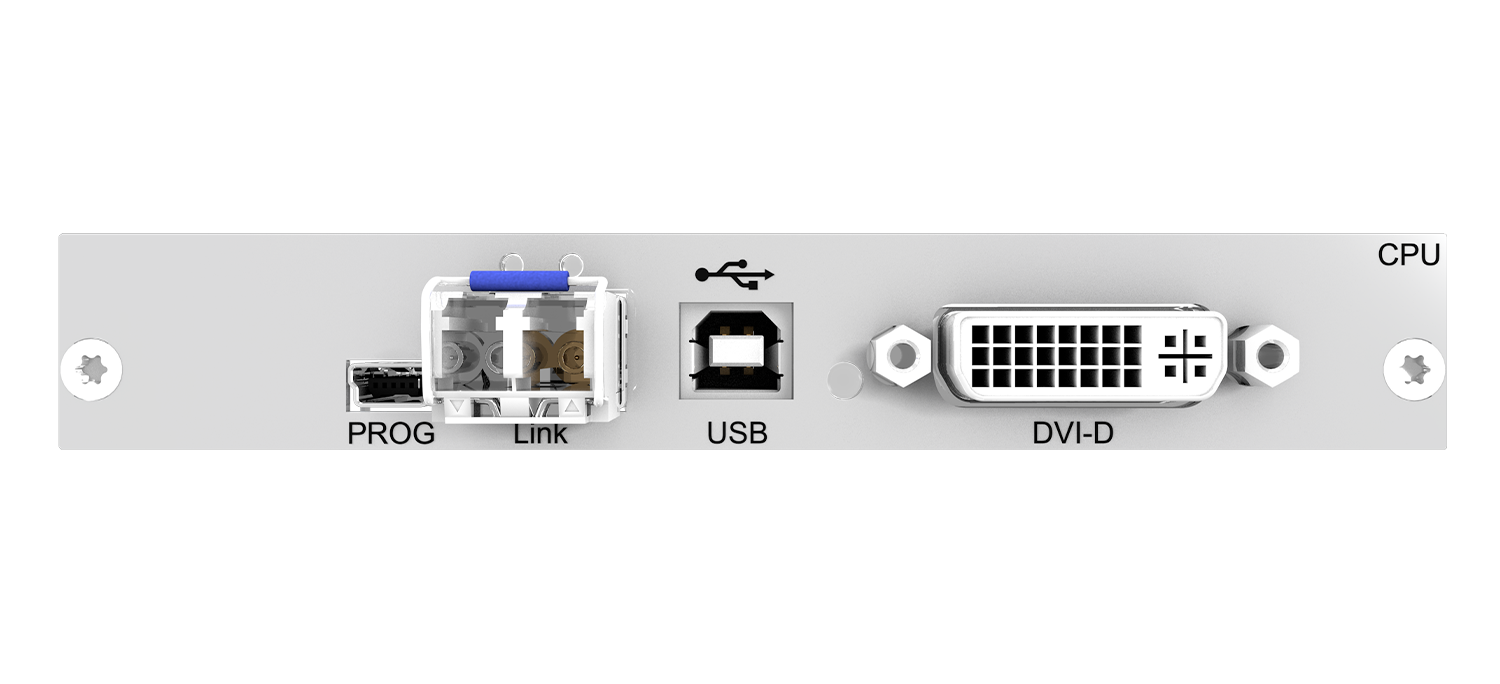

	L474-BSHS	CPU模块，1×光纤，1个DVI-D接口，单链路，2个USB-HID

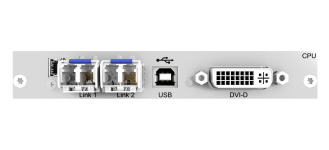

	L474-BSHSR	CPU模块，2×光纤（冗余），1个DVI-D接口，单链路，2个USB-HID
	L474-BSHSV	CPU模块，1×光纤，1个DVI-I（VGA）接口，单链路，2个USB-HID

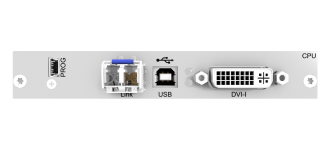

	L474-BVHS	CPU模块，1×光纤，1个DVI-I（VGA）接口，单链路，2个USB-HID

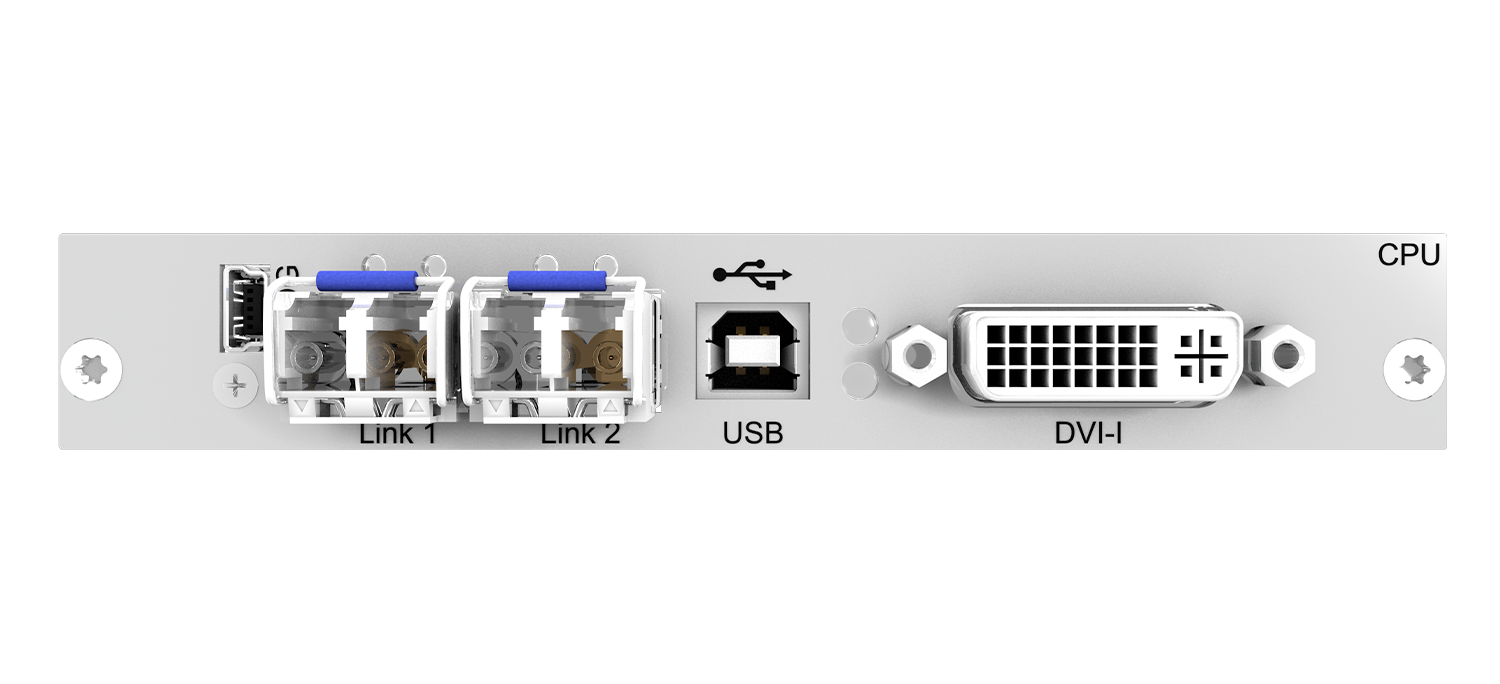

	L474-BVHSR	CPU模块，2×光纤（冗余），1个DVI-I（VGA）接口，单链路，2个USB-HID

All Variations

Image	Modell:	Description

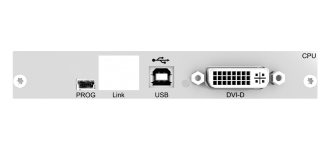

	L474-BSHX	CPU模块，1×光纤XV，1个DVI-D接口，单链路，2个USB-HID
	L474-BSHXV	CPU模块，1×光纤XV，1个DVI-I（VGA）接口，单链路，2个USB-HID

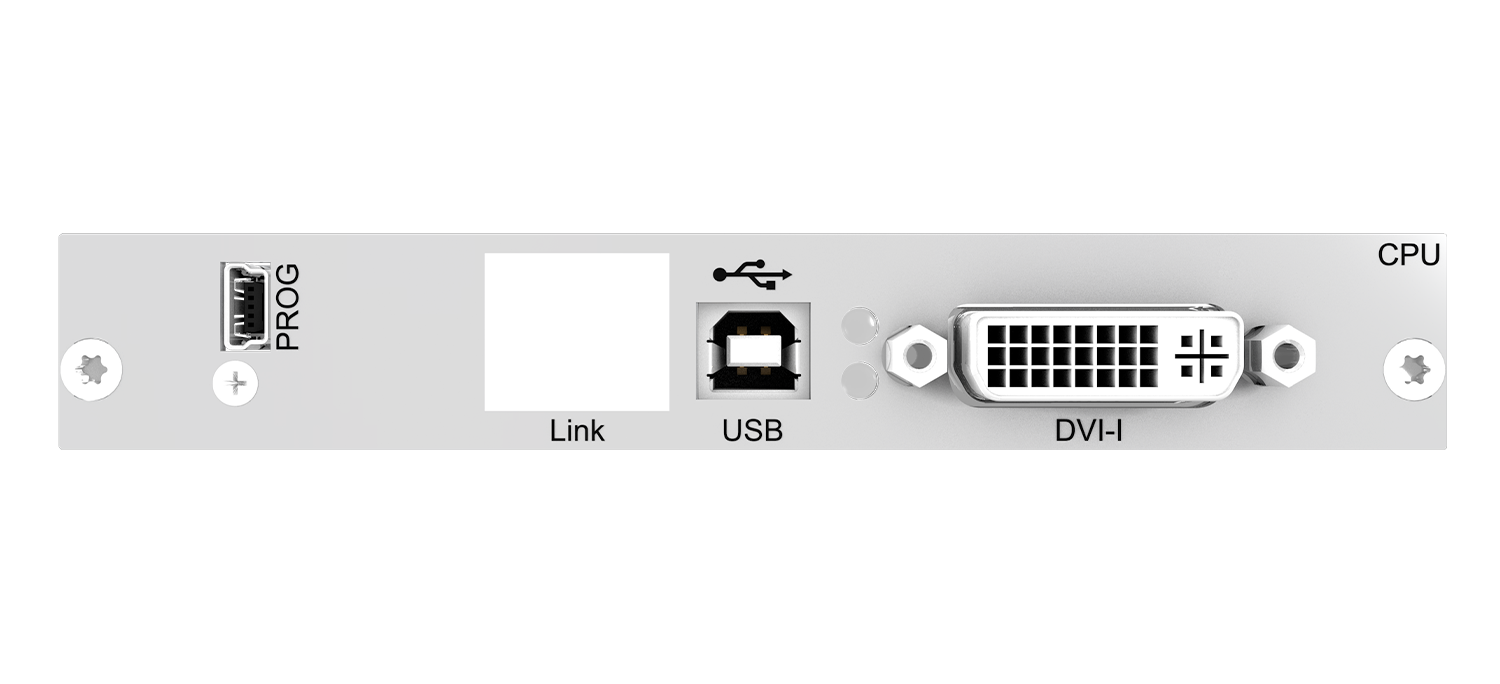

	L474-BVHX	CPU模块，1×光纤XV，1个DVI-I（VGA）接口，单链路，2个USB-HID
