北约指挥中心

Draco主要的KVM矩阵开关使北约联合空中作战中心保持运转

客户

北约指挥中心插图

经过两年的建设,用于德国国家空中安全(NLFZ)和北约空中作战的联合控制中心现已全面运行,并提供对德国领土上所有空域的安全和控制;每周7天,每天24小时防范恐怖主义和国家安全威胁。

项目

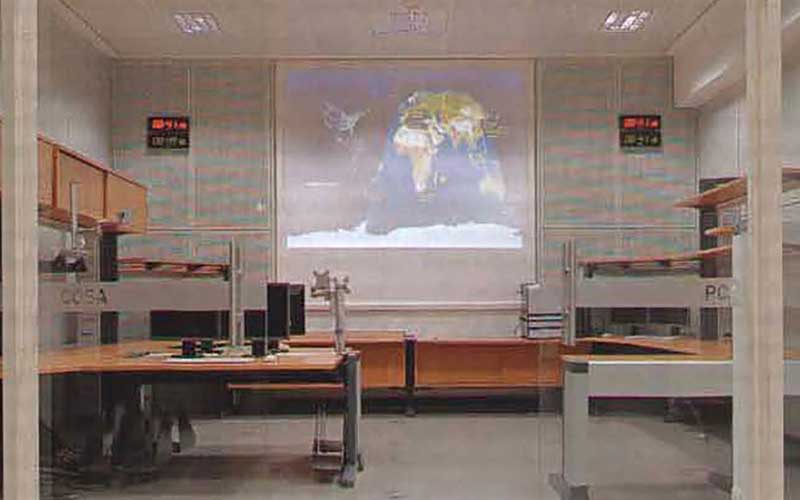

该中心位于卡尔卡的Uedem,是IHSE Draco主要KVM切换器和扩展器系统的首批安装之一,可在世界任何地方安装。该系统是由系统专家Viscon GmbH与IHSE紧密合作设计和集成的,该项目可为位于265平方米操作中心(OPS)中的64个工作站提供近乎瞬时的128台计算机配置,以有效满足各种命令和控制方案应对任何威胁情况。

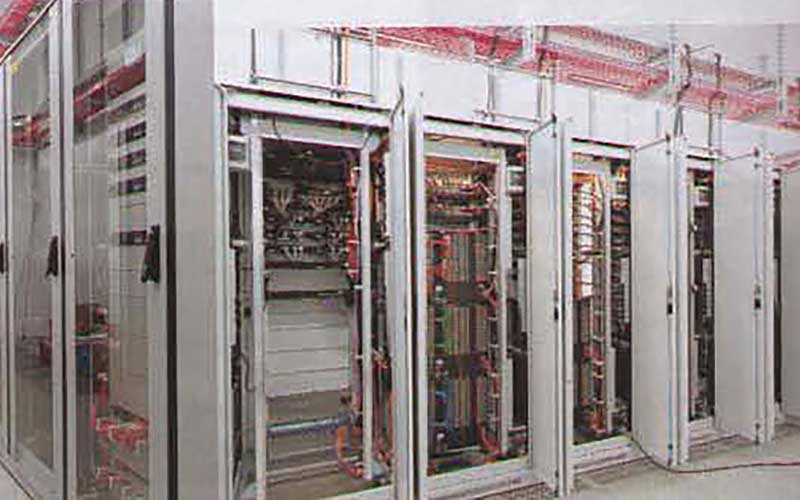

四个全配置的Draco主要KVM交换机可以同步工作,并通过DVXi扩展器通过Cat 5/6电缆向高分辨率监视器提供键盘,视频和鼠标信号。还向整个建筑物中的大型投影屏和等离子屏提供内容。该系统包括单头和双头计算机的混合体。Draco主开关与包含预先编程的控制序列的快思聪控制设备接口,以实现即时切换和完整的系统镜像,以确保在任何组件故障的情况下进行备份操作。

Viscon项目经理Manuel Kirchesch概述了整个系统的范围:“我们需要完全而完整的灵活性来控制整个运营中心,这需要通过配置四个完全配置的Draco主要KVM交换机来实现。总共总共可以将128台计算机切换到64个操作员站,并且对连接矩阵没有任何限制,因此,值班控制器可以指定他需要的确切配置。”

要设置新的操作配置,例如“红色警报”,可能需要从Crestron触摸屏主控制器输出的连续流中,在Draco系统中接收并实施多达40条单独的命令。Viscon与IHSE紧密合作,开发了新的固件,该固件可以检测并确认每个命令,以确保不会遗漏任何命令。

曼努埃尔·基什奇(Manuel Kirchesch):“我们必须提供几乎即时的响应,根本无法放弃任何命令,否则可能会造成致命的后果:现代飞机以超音速飞行时,即使响应稍有延迟,操作员也可能会错过关键事件。为此项目开发了带有IHSE的反馈系统,并在RS232网络上实现了该系统,以确保快速,可靠地对命令进行肯定确认。”

IHSE还对该系统提出了其他新要求,包括管理源计算机和显示器之间的EDID握手的能力:任何计算机都可以通过KVM交换机连接到任何显示器,这意味着一台单独的计算机可以处理各种各样的问题。显示分辨率从1280 x 1024到2048 x 1200像素。为DVXi扩展器设计了特殊的固件来满足这一要求。

IHSE GmbH的销售总监Markus Drautz解释了公司如何响应这些要求:“ Draco系统是通过与客户密切联系而开发的,以满足他们对完全可靠,即时切换全规格计算机设备的要求。持续开发的过程意味着我们可以随时集成特殊要求,以确保产品满足特定应用并提供性能而不会妥协。Draco系统的功能在市场上是无可比拟的,并且可能是世界上唯一能够以这种有效方式为该应用提供解决方案的系统。”

好处

Draco系统已经在北约指挥中心环境中证明了自己的能力,具有提供快速,可靠的切换的能力,从而使当地值班指挥官能够立即配置整个指挥中心,以应对任何感知到的威胁,并保持德国上空的安全,每天24小时,每周7天。

图片展示

下载“北约”案例研究
